El 346000, el 346830 y el 346841 no cumplen la misma función: el primero es un alimentador de sistema, el segundo es un adaptador de vídeo y el tercero es un distribuidor de planta. Identificarlos correctamente ayuda a entender una instalación de videoportero de 2 hilos y evita confundir componentes al buscar un repuesto.
Esta comparación se centra en esas tres referencias, no en todos los accesorios del sistema ni en una guía de instalación. La fuente es el documento Videoportero y portero 2 hilos. Fichas técnicas, edición consultada de marzo de 2018. Las referencias se explican según esa documentación, sin afirmar disponibilidad comercial actual.
Diferencia entre 346000, 346830 y 346841
| Referencia | Qué es | Función documentada |
|---|---|---|
| 346000 | Alimentador de sistema | Suministra alimentación en las configuraciones de audio y vídeo previstas en su ficha. |
| 346830 | Adaptador de vídeo | Permite la conexión de los ramales BUS previstos en las configuraciones de vídeo asociadas al 346000. |
| 346841 | Distribuidor de planta | Permite distribuir el cableado en estrella hacia las unidades interiores. |
346000: el alimentador de sistema
La ficha del 346000 describe un alimentador para sistemas de 2 hilos. Contempla aplicaciones de audio y de vídeo, con los elementos asociados correspondientes a cada esquema.
En las instalaciones de vídeo documentadas, el alimentador trabaja con dispositivos como el adaptador 346830 o los nodos y matrices indicados en su ficha. Por tanto, identificar un 346000 no basta para conocer cómo está organizada toda la distribución de vídeo.
La idea clave: su función es alimentar. No debe confundirse con el distribuidor de planta.
346830: el adaptador de vídeo asociado al 346000
La ficha del 346830 lo identifica como adaptador de vídeo de 2 hilos y documenta su asociación con el alimentador 346000. Describe conexiones para placas exteriores y montantes según las configuraciones previstas.
La misma ficha contempla, entre sus ejemplos, una distribución con dos placas exteriores de vídeo y un montante, o con una placa exterior de vídeo y dos montantes. Son configuraciones documentadas del adaptador, no una autorización para reproducirlas sin comprobar el resto del proyecto.
La idea clave: el 346830 no es otro alimentador ni realiza la distribución de planta propia del 346841.

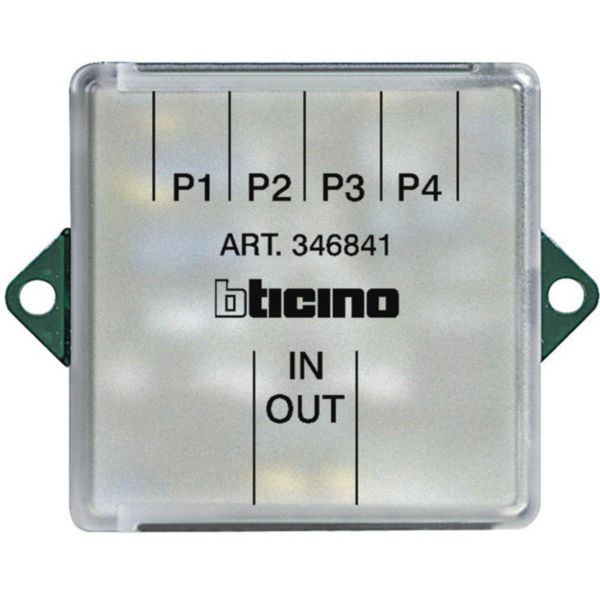

346841: el distribuidor de planta
El 346841 permite realizar sistemas de videoportero con distribución del cableado en estrella. Su ficha identifica cuatro salidas hacia unidades interiores y una conexión de entrada-salida del montante.
También contempla montantes con cableado mixto, combinando una parte en entrada-salida y otra mediante distribuidor de planta, dentro de las condiciones de la documentación.
La idea clave: el 346841 distribuye el BUS hacia las unidades interiores. No reemplaza la función de alimentación del 346000 ni la del adaptador 346830.
¿Son intercambiables?
No son intercambiables por su función. Son dispositivos distintos que pueden formar parte de una instalación, según su diseño. Que aparezcan en el mismo sistema de 2 hilos no significa que uno sustituya al otro.
Esta comparación tampoco establece equivalencias con referencias actuales. Para sustituir un equipo hay que comprobar la referencia completa, la configuración existente y la documentación del posible sustituto.
Qué identificar antes de buscar un repuesto
Comprueba la referencia de la etiqueta y distingue si el equipo que buscas es el alimentador, el adaptador de vídeo o el distribuidor de planta. La forma de la caja o la expresión «2 hilos» no bastan para elegirlo.
El instalador debe contrastar el esquema de la instalación y la documentación del equipo propuesto. No conviene comprar un componente únicamente porque tenga conexiones o un aspecto parecidos.
Preguntas frecuentes sobre estas tres referencias
¿El 346830 alimenta por sí solo el sistema?
La ficha lo presenta como adaptador de vídeo asociado al alimentador 346000, no como alimentador autónomo del sistema.
¿El 346841 sustituye al 346830?
No cumplen la misma función. El 346841 es un distribuidor de planta y el 346830 es un adaptador de vídeo con las conexiones descritas en su ficha.
¿Hace falta añadir un 346830 a cualquier alimentador de 2 hilos?
No puede generalizarse. La asociación descrita aquí corresponde al 346000 y a las configuraciones de la documentación consultada. Otros alimentadores deben revisarse con su propia ficha.
¿Esta guía permite conectar los equipos?
No. Explica sus diferencias funcionales, pero no sustituye un esquema de instalación. Las conexiones, mediciones y modificaciones corresponden a un profesional cualificado.
Documentación utilizada
Videoportero y portero 2 hilos. Fichas técnicas, edición consultada de marzo de 2018: 346000, página 36; 346830, página 65; 346841, página 68.
Consultar las fichas técnicas de 2 hilos en PDF con texto buscable (155 páginas).
La versión OCR facilita las búsquedas, pero puede contener errores en cifras, símbolos y tablas. Antes de intervenir en una instalación deben contrastarse los datos con la página original y con la documentación vigente de la referencia concreta.
