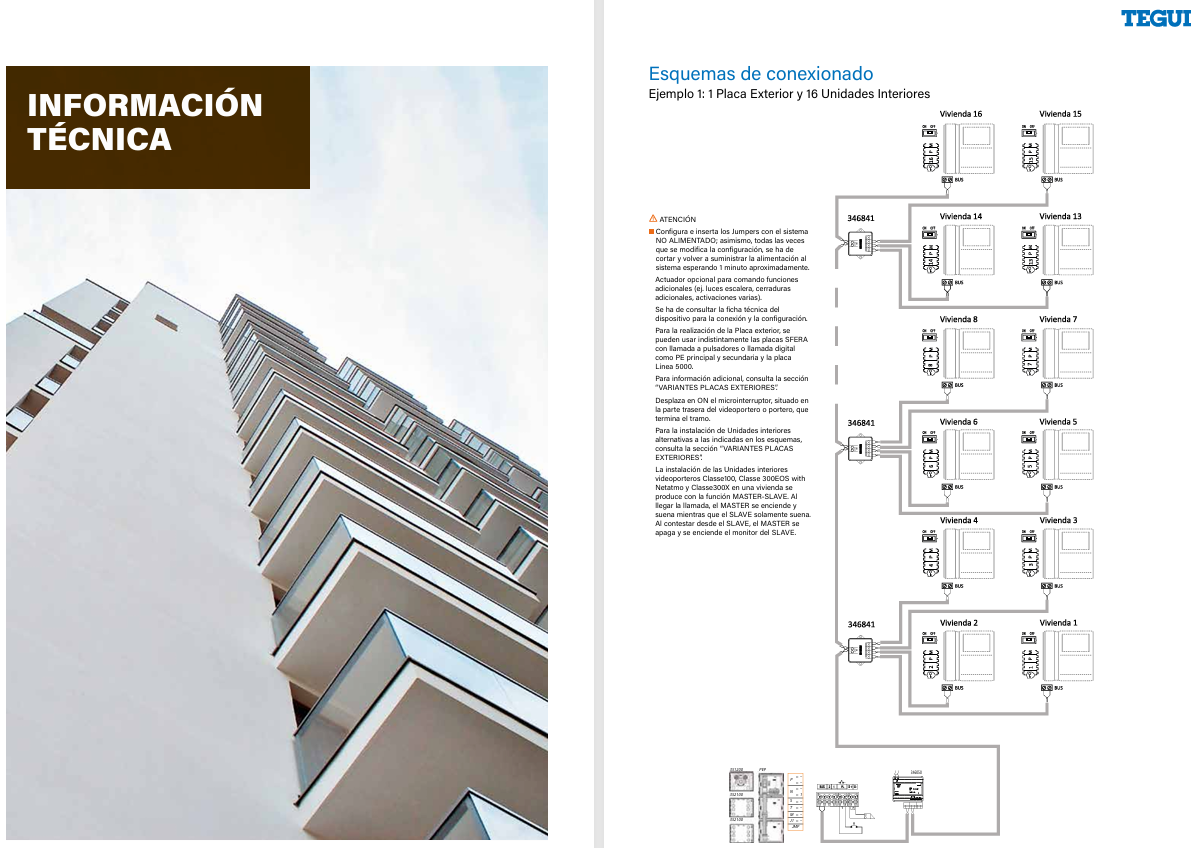

Este artículo recoge el Ejemplo 1 de los esquemas de conexionado oficiales de BTicino / Tegui: la instalación de referencia para un videoportero con sistema 2 hilos BUS SCS con 1 placa exterior y 16 unidades interiores.
Es el esquema más habitual en edificios residenciales de tamaño medio (8 plantas, 2 viviendas por planta) y sirve como base para instalaciones más complejas como las de 2 placas y 16 viviendas o 32 viviendas en 2 montantes.
Estructura de la instalación
- 1 placa exterior (Sfera New o Línea 3000) conectada al BUS principal.
- 16 unidades interiores distribuidas en 8 plantas (2 viviendas por planta).
- 3 derivadores de planta 346841, uno por cada grupo de 4 viviendas (plantas 1-4 y 5-8, más el derivador de cabecera).
- 1 alimentador principal dimensionado para el total de unidades.
Componente clave: Derivador de Planta 346841
El Derivador de Planta BTicino 346841 (40,57 €) ramifica el BUS 2 hilos hacia las viviendas de cada planta. En este esquema aparecen 3 unidades, distribuyendo la señal en grupos de hasta 4 viviendas cada uno.
Es imprescindible configurar los jumpers con el sistema NO ALIMENTADO. Tras la configuración, restablecer la alimentación y esperar aproximadamente 1 minuto hasta la estabilización del sistema.
Alimentadores del sistema
Para una instalación de 16 unidades interiores, los alimentadores compatibles son:
- Alimentador Suplementario 2H 2DIN (346020) — 132,86 €
- Alimentador Compacto 2H 2DIN (346030) — 98,44 €
Consulta la ficha técnica del alimentador para verificar la capacidad máxima según la longitud del cableado.
Notas técnicas de instalación
- ⚠️ Configurar siempre con el sistema NO ALIMENTADO. Tras la configuración, cortar y restablecer la alimentación; el sistema necesita aproximadamente 1 minuto para estabilizarse.
- El actuador opcional permite comandar funciones adicionales: luces de escalera, cerraduras eléctricas, activaciones varias.
- Para la placa exterior se pueden usar indistintamente placas Sfera New (como PE principal) y Línea 5000 (como secundaria).
- El microinterruptor de configuración se encuentra en la parte trasera del videoportero o portero; finaliza el tramo allí donde se coloque.
- En una misma vivienda es posible instalar monitores en configuración MASTER-SLAVE: al recibir una llamada, el MASTER se enciende y suena mientras el SLAVE solo suena; al contestar desde el SLAVE, el MASTER se apaga y se activa el monitor del SLAVE.
Unidades interiores compatibles
Este esquema es compatible con las siguientes unidades interiores disponibles en nuestra tienda:
- Monitor Tegui Classe 100V16B (344652) — 149,93 €
- Videoportero 2 Hilos Táctil 5" Wi-Fi (364716) — 550,82 €
Preguntas frecuentes
¿Este esquema es válido para cualquier placa Tegui o BTicino?
Sí, siempre que sea compatible con el sistema 2 hilos BUS SCS. Las placas Sfera New y Línea 3000 son las más habituales como placa principal en este tipo de instalación.
¿Puedo añadir una segunda placa exterior?
Sí. Para instalaciones con 2 placas exteriores (entrada principal + garaje o entrada secundaria), consulta nuestro esquema de 2 placas y 16 viviendas.
¿Qué ocurre si necesito dar servicio a más de 16 viviendas?
Para instalaciones de mayor capacidad, el sistema se amplia con montantes adicionales. Consulta nuestro esquema de 32 viviendas en 2 montantes o contacta con nuestro equipo técnico para un dimensionado personalizado.
