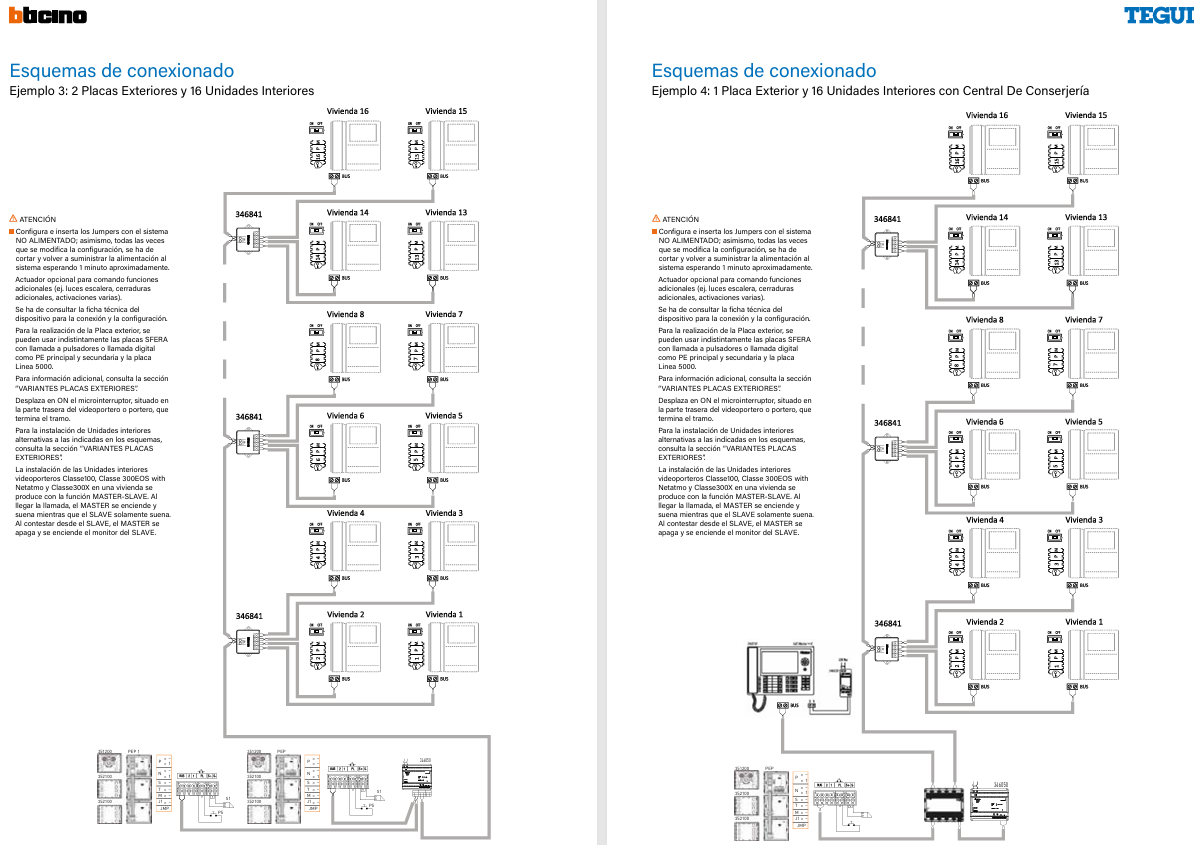

En esta guía técnica explicamos dos de los esquemas de conexionado más habituales en instalaciones de videoportero BTicino / Tegui con sistema de 2 hilos BUS SCS: una instalación con 2 placas exteriores y 16 unidades interiores, y la misma instalación incorporando una central de conserjería.
Estos esquemas corresponden a los Ejemplos 3 y 4 de la documentación técnica oficial de BTicino/Tegui y son aplicables a edificios residenciales de tamaño medio.
Componentes principales del sistema
Derivador de Planta (Ref. 346841)
El elemento clave que aparece repetido en ambos esquemas es el Derivador de Planta BTicino 346841 (40,57 €). Este dispositivo distribuye la señal del BUS 2 hilos a las distintas viviendas de cada planta, permitiendo conectar múltiples unidades interiores desde una sola línea principal.
En una instalación de 16 viviendas distribuidas en plantas, se utilizan 4 derivadores de planta (uno por cada grupo de 4 viviendas), tal y como se muestra en los esquemas.
Alimentadores del sistema 2 hilos
El sistema requiere alimentación adecuada según el número de unidades conectadas:
- Alimentador 2 Hilos — 77,59 €
- Alimentador Suplementario 2H 2DIN (346020) — 132,86 €
- Alimentador Compacto 2H 2DIN (346030) — 98,44 €
- Alimentador 2 Hilos con Adaptador de Vídeo Línea 5000 (346050L) — 123,90 €
Ejemplo 3: 2 Placas Exteriores y 16 Unidades Interiores
Este esquema representa una instalación típica de edificio residencial con:
- 2 placas exteriores (entrada principal + entrada secundaria o garaje), compatibles con placas Sfera New o Línea 3000 como placa principal, y Línea 5000 como secundaria.
- 16 unidades interiores distribuidas en 8 plantas (2 viviendas por planta).
- 4 derivadores de planta 346841, uno por cada grupo de 4 viviendas.
Notas técnicas importantes
- ⚠️ Configurar e insertar los jumpers con el sistema NO ALIMENTADO. Tras la configuración, cortar y volver a suministrar la alimentación; el sistema tarda aproximadamente 1 minuto en estabilizarse.
- El actuador opcional permite comandar funciones adicionales: luces escalera, cerraduras, activaciones varias.
- Para la placa exterior se pueden usar indistintamente las placas Sfera New como PE principal y la placa Línea 5000 como secundaria.
- En una misma vivienda se pueden instalar monitores Classe 100, Classe 300EOS con Notakey y Classe 300X en función MASTER-SLAVE: al llegar la llamada, el MASTER se enciende y suena mientras el SLAVE solo suena; al contestar desde el SLAVE, el MASTER se apaga y se enciende el monitor del SLAVE.
Ejemplo 4: 1 Placa Exterior y 16 Unidades Interiores con Central de Conserjería
Este esquema añade una central de conserjería al sistema, lo que permite al conserje recibir llamadas, comunicarse con las viviendas y gestionar el acceso desde un punto centralizado. La distribución de viviendas es idéntica al Ejemplo 3 (16 unidades en 8 plantas), pero con una sola placa exterior principal.
Diferencias respecto al Ejemplo 3
- Se utiliza 1 sola placa exterior en lugar de 2.
- Se incorpora una unidad de conserjería conectada al BUS principal.
- La configuración de jumpers y la lógica MASTER-SLAVE se mantienen igual.
Unidades interiores compatibles
Ambos esquemas son compatibles con las siguientes unidades interiores disponibles en nuestra tienda:
- Monitor Tegui Classe 100V16B (344652) — 149,93 €
- Videoportero 2 Hilos Táctil 5" Wi-Fi (364716) — 550,82 €
