La Serie 7 de Tegui / BTicino es el sistema de portero automático y videoportero más instalado en edificios residenciales españoles durante las décadas de 1990 y 2000. Aunque ya no se fabrica como sistema nuevo, la enorme base instalada hace que los técnicos necesiten con frecuencia identificar referencias para reposición, ampliación o reparación de componentes.

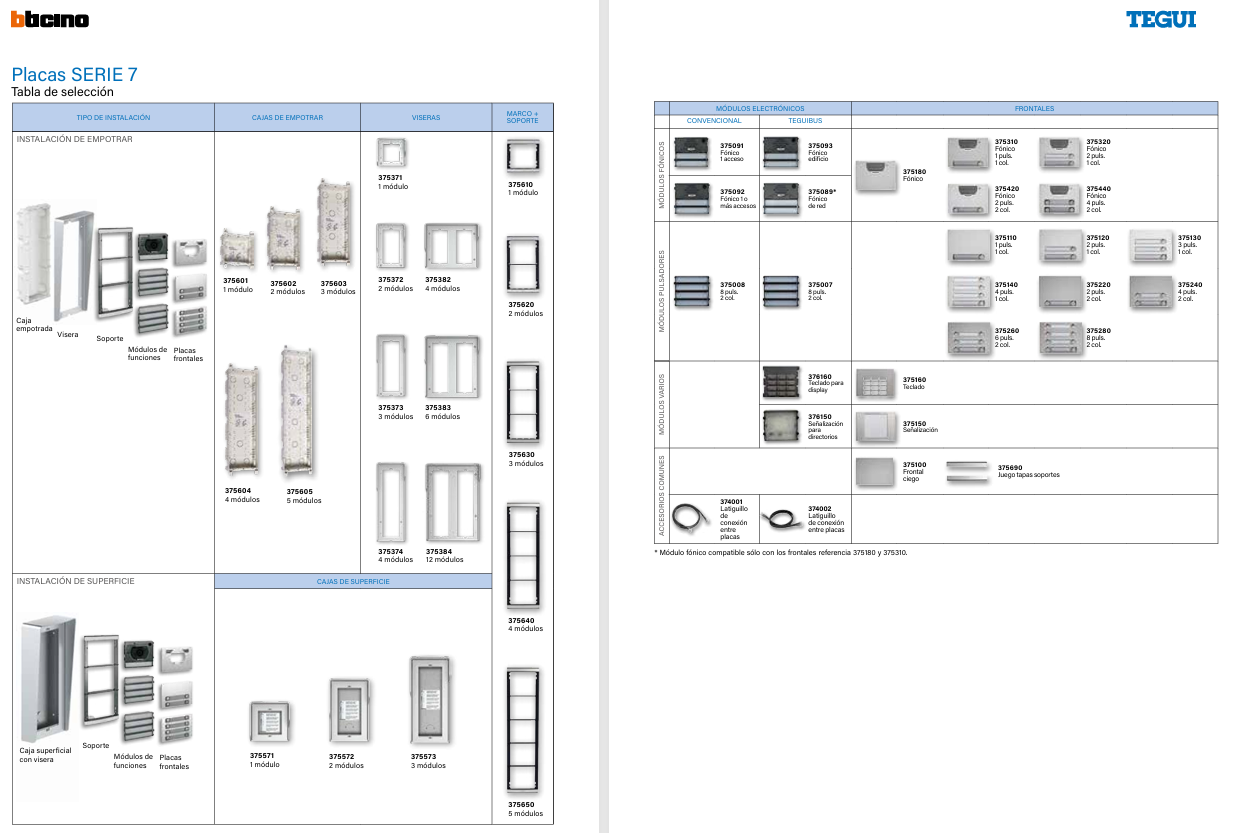

Esta guía recoge la tabla de selección oficial completa de la Serie 7, organizada por tipo de componente, para que puedas localizar rápidamente la pieza exacta que necesitas.
¿Cómo identificar el componente que necesito reponer?
La referencia del componente suele estar impresa en la parte trasera del módulo o en la etiqueta de la caja de empotrar. Una vez localizada, búscala en las tablas de esta guía para identificar su tipo y encontrar el equivalente disponible.
El sistema Serie 7 se construye de forma modular combinando tres elementos:
- Caja: empotrada o de superficie, en distintas capacidades de módulos.
- Visera o marco: embellecedor exterior que da el acabado final.
- Módulos electrónicos + frontales: la electrónica funcional (cámara, pulsadores, directorio, teclado…) y su frontal estético.
Cajas de empotrar Serie 7
Para instalación empotrada en pared. La capacidad indica el número de módulos electrónicos que admite la caja:
| Referencia | Capacidad |
|---|---|
| 375601 | 1 módulo |
| 375602 | 2 módulos |
| 375603 | 3 módulos |
| 375604 | 4 módulos |
| 375605 | 5 módulos |
Cajas de superficie Serie 7
Para instalación en superficie con visera integrada, sin necesidad de empotrar en pared:
| Referencia | Capacidad |
|---|---|
| 375571 | 1 módulo |
| 375572 | 2 módulos |
| 375573 | 3 módulos |
Viseras para instalación empotrada
Las viseras protegen la placa de la lluvia y dan el acabado exterior definitivo. Son compatibles con las cajas de empotrar de la misma capacidad:
| Referencia | Capacidad |
|---|---|
| 375371 | 1 módulo |
| 375372 | 2 módulos |
| 375373 | 3 módulos |
| 375374 | 4 módulos |
| 375384 | 12 módulos |
Marcos y soportes Serie 7
Los marcos y soportes enmarcan los módulos y completan el conjunto estético de la placa exterior:
| Referencia | Capacidad |
|---|---|
| 375610 | 1 módulo |
| 375620 | 2 módulos |
| 375630 | 3 módulos |
| 375640 | 4 módulos |
| 375650 | 5 módulos |
Módulos electrónicos Serie 7
Módulos de vídeo y fonía
Disponibles en versión convencional (cableado multipolar) y TeguiBUS (bus digital). No son intercambiables entre sistemas.
| Referencia | Descripción | Sistema |
|---|---|---|
| 375091 | Fónico, 1 acceso | Convencional |
| 375093 | Fónico, edificios | Convencional |
| 375092 | Fónico, instalaciones | Convencional |
| 375088 | Fónico de red | TeguiBUS |
| 375180 | Fónico | Convencional / TeguiBUS |
Módulos de pulsadores Serie 7
Los módulos de pulsadores permiten configurar el número de viviendas y columnas según la instalación. Algunos incluyen módulo fónico integrado:
| Referencia | Descripción |
|---|---|
| 375008 | 2 pulsadores, 2 col. (convencional) |
| 375007 | 2 pulsadores, 2 col. (TeguiBUS) |
| 375110 | 1 pulsador, 1 col. |
| 375120 | 2 pulsadores, 1 col. |
| 375130 | 3 pulsadores, 1 col. |
| 375140 | 4 pulsadores, 1 col. |
| 375220 | 2 pulsadores, 2 col. |
| 375240 | 4 pulsadores, 2 col. |
| 375260 | 6 pulsadores, 2 col. |
| 375280 | 8 pulsadores, 2 col. |
| 375310 | Fónico + 1 col. |
| 375320 | Fónico + 2 puls., 1 col. |
| 375420 | Fónico + 2 puls., 2 col. |
| 375440 | Fónico + 4 puls., 2 col. |
Módulos varios y accesorios
| Referencia | Descripción |
|---|---|
| 376160 | Teclado para dialer |
| 376150 | Señalización / directorio |
| 376100 | Frontal ciego |
| 375690 | Juego tapas soportes |
| 374001 | Latiguillo de conexión entre placas |
| 374002 | Latiguillo de conexión entre placas (largo) |
Accesorio disponible en tienda
Componentes Serie 7 disponibles en nuestra tienda
Estos son los componentes de reposición Serie 7 que tenemos actualmente en stock:
- Visor Telecámara Color Serie 7 (373366) — 4,39 €
- Visor Telecámara B/N Serie 7 (373390) — 5,02 €
- Teléfono Tegui T-75 Serie 7 2 Hilos (374290) — 23,90 €
- Módulo Directorio / Información Completo Serie 7 (376150) — 35,45 €
- Kit A1 Placa + Teléfono Serie 7 (375011) — 59,95 €
- Kit A12 Placa BTicino Serie 7 + 12 Teléfonos (375060) — 205,17 €
Si no encuentras la referencia que necesitas, contacta con nuestro equipo técnico. Gestionamos pedidos especiales de componentes Serie 7 para reposición.
Preguntas frecuentes sobre reposición Serie 7
¿Se puede mezclar Serie 7 con el sistema 2 hilos BUS SCS?
No directamente. La Serie 7 convencional y el sistema 2 hilos BUS SCS son arquitecturas distintas. Existen adaptadores para algunas configuraciones, pero en general una renovación completa es la solución más fiable a largo plazo.
¿Cómo identifico qué módulo electrónico tengo instalado?
La referencia suele estar impresa en la parte trasera del módulo o en la etiqueta de la caja de empotrar. Con la referencia, localiza el componente en las tablas de esta guía.
¿Puedo ampliar una instalación Serie 7 existente?
Sí, siempre que la caja tenga capacidad de módulos libre. Consulta la tabla de cajas de empotrar y elige el módulo adicional compatible con tu instalación actual.
¿Qué diferencia hay entre el sistema convencional y TeguiBUS en Serie 7?
El sistema convencional utiliza cableado multipolar tradicional. El sistema TeguiBUS es una versión de bus digital que reduce el número de conductores necesarios. Ambos comparten la misma mecánica de placa pero los módulos electrónicos no son intercambiables entre sistemas.
¿Qué hago si el componente que necesito ya no está disponible?
Contacta con nuestro equipo técnico. En muchos casos gestionamos stock de reposición o podemos asesorarte sobre la mejor solución alternativa, incluyendo la actualización parcial o total a sistemas actuales como Sfera New o Línea 3000.
