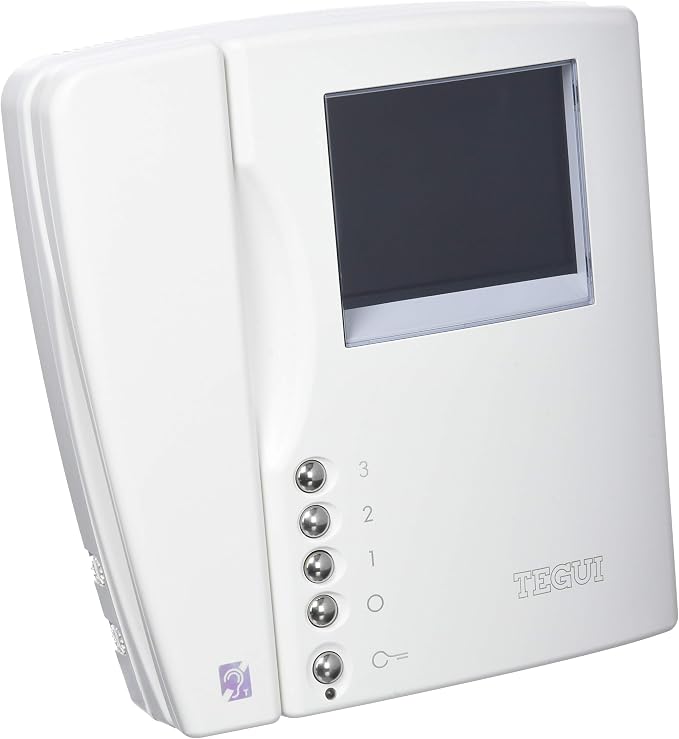

Instalar un segundo videoportero en la planta superior de un dúplex resulta cómodo: evita bajar a la entrada de la vivienda cada vez que llaman. Pero si ya tienes un Tegui Swing 374455 en una instalación comunitaria de 2 hilos, no conviene conectar otro monitor sin revisar antes la configuración y el dimensionado.
La ampliación debe estudiarse para que ambos terminales pertenezcan a la misma vivienda y conserven las funciones previstas. La referencia del monitor, por sí sola, no permite confirmar el cableado, la alimentación necesaria ni el comportamiento de todas las teclas en cada edificio.
El caso: un dúplex con dos accesos comunitarios
Tomamos como ejemplo una comunidad de 46 viviendas, con dos placas exteriores y un monitor Tegui 374455 en la planta de entrada. Se quiere añadir otro igual en la segunda planta, con un recorrido de cable previsto de hasta 25 metros entre ambos equipos.
El objetivo es atender las llamadas desde las dos plantas y mantener la apertura de los accesos. Para valorar la ampliación, el instalador debe comprobar tanto los monitores como la instalación comunitaria a la que se conectan.
¿Se puede añadir un segundo Tegui 374455?
Es una ampliación que se puede plantear, pero su viabilidad y la forma de realizarla deben confirmarse con la documentación del 374455 y el esquema real del edificio. No basta con que los dos equipos sean iguales ni con que ambos pertenezcan a un sistema denominado «2 hilos».
La información oficial de la familia Swing describe funciones de intercomunicación y activaciones. Eso no sustituye la comprobación del modelo concreto, su configuración y los límites de la instalación antes de añadir una unidad interior.
Qué debe revisar el instalador
1. Identificación de los equipos y dirección de llamada
Debe comprobarse que el monitor existente y el que se quiere incorporar corresponden a la referencia y versión adecuadas. La configuración tiene que permitir que ambos atiendan la llamada de la misma vivienda, sin alterar la dirección asignada a otros vecinos.
No copies configuradores de una vivienda distinta ni cambies sus posiciones por ensayo y error.
2. Configuración principal y secundaria: MASTER/SLAVE
La configuración MASTER/SLAVE es uno de los puntos que debe contrastarse en la documentación específica del equipo. No hay que dar por hecho que los dos monitores deban encender la pantalla a la vez ni que un terminal secundario se comporte exactamente igual que el principal.
Antes del montaje, conviene acordar qué se espera de cada puesto: recepción de llamada, encendido de pantalla, contestación, autoencendido y apertura. El instalador debe verificar qué funciones admite la configuración elegida.
No se incluye aquí una instrucción para colocar o retirar JMP1: esa intervención debe realizarse con el manual aplicable al equipo y por un profesional. Una indicación aislada sobre un puente no sustituye el procedimiento completo.
3. Recorrido del BUS y terminación de línea
Hay que identificar cómo llega el BUS a la vivienda y qué topología admite el esquema del fabricante para la ampliación. También debe revisarse la terminación de línea según la posición real de los equipos y los elementos de distribución.
No debe confundirse «el monitor de la planta de arriba» con «el último dispositivo eléctrico del tramo». Esa posición depende del recorrido del cableado, no de la altura dentro del dúplex.
4. Alimentación y carga de la instalación
No puede asegurarse que añadir otro monitor no requiera ningún elemento adicional sin comprobar antes la instalación. Deben identificarse el alimentador, los distribuidores, las unidades interiores existentes y los límites establecidos por el fabricante.
En una comunidad de 56 viviendas, conocer únicamente el número de pisos no basta: también importan los equipos instalados, su distribución y las condiciones de funcionamiento. La necesidad de alimentación adicional debe decidirla el instalador a partir de esos datos.
¿Son admisibles los 25 metros entre monitores?
Los 25 metros indicados no permiten, por sí solos, aprobar ni descartar la ampliación. La distancia admisible depende del tipo de cable, del recorrido completo, de la topología y de los equipos utilizados.
El profesional debe comparar las distancias reales con las tablas del sistema concreto. No es correcto asumir que cualquier tramo de 25 metros funciona simplemente porque se trata de un BUS de 2 hilos.
¿Se podrán abrir las dos puertas desde ambos monitores?
Ese es un requisito que debe verificarse durante la configuración y en las pruebas finales. Hay que comprobar cómo están gestionados los dos accesos: apertura durante una llamada, selección de placa o cámara y posibles funciones adicionales de las teclas.
No debe prometerse que basta con copiar una configuración para conservar todas las funciones. El resultado depende también de los elementos y de la programación de los accesos comunitarios.
Por qué no ofrecemos un esquema universal de conexión
Un dibujo con dos monitores unidos al BUS puede ayudar a entender la idea de ampliación, pero no constituye un esquema ejecutable. Sin conocer los distribuidores, la alimentación, el cable utilizado y la topología de la vivienda, podría inducir a una conexión incorrecta.
La opción recomendable es que el instalador de mantenimiento prepare el esquema de ampliación a partir del existente y de la documentación del fabricante. La intervención no debe afectar al servicio de los demás vecinos.
Pruebas que conviene realizar al terminar
- Llamar desde cada una de las dos placas y comprobar la recepción en ambos puestos.
- Verificar audio y vídeo desde cada monitor según su funcionamiento principal o secundario.
- Comprobar la apertura correspondiente a cada acceso.
- Revisar el autoencendido y las teclas adicionales que estén previstas.
- Confirmar que la ampliación no provoca incidencias en la instalación comunitaria.
Preguntas frecuentes
¿Puedo conectar el segundo monitor directamente en paralelo?
No debe hacerse sin verificar que el esquema aplicable admite esa conexión y sin revisar configuración, terminación y alimentación. Tener dos hilos no significa que cualquier derivación sea válida.
¿Necesito siempre un alimentador nuevo?
No puede responderse de forma universal. La necesidad de alimentación adicional depende del dimensionado y de la configuración existente.
¿Se encenderán las dos pantallas al recibir una llamada?
No debe darse por hecho. Es uno de los comportamientos que hay que contrastar con la documentación del modelo y con la configuración elegida.
¿Quién debe realizar la ampliación?
Un instalador cualificado, preferiblemente el responsable del mantenimiento de la comunidad, con acceso al esquema y a las características de la instalación.
Asistencia técnica del fabricante
Para contrastar la ampliación con el fabricante, prepara las referencias de los monitores, el alimentador, los distribuidores y el esquema del edificio. El servicio de asistencia técnica de Legrand publica el teléfono 91 991 55 00 y el correo sat.espana@legrandgroup.es, con horario de lunes a viernes de 08:00 a 14:00 y de 15:00 a 19:00.
Consulta la asistencia técnica oficial de Legrand y la información oficial de la familia Swing. Tegui Distel y la asistencia técnica oficial del fabricante son servicios distintos.
En resumen: añadir un segundo Tegui 374455 en un dúplex requiere estudiar la configuración y el conjunto de la instalación. Antes de conectar nada, verifica con el instalador la alimentación, la topología, las distancias y el funcionamiento de los dos accesos. Este artículo es orientativo y no sustituye el manual ni el esquema de montaje del equipo.
