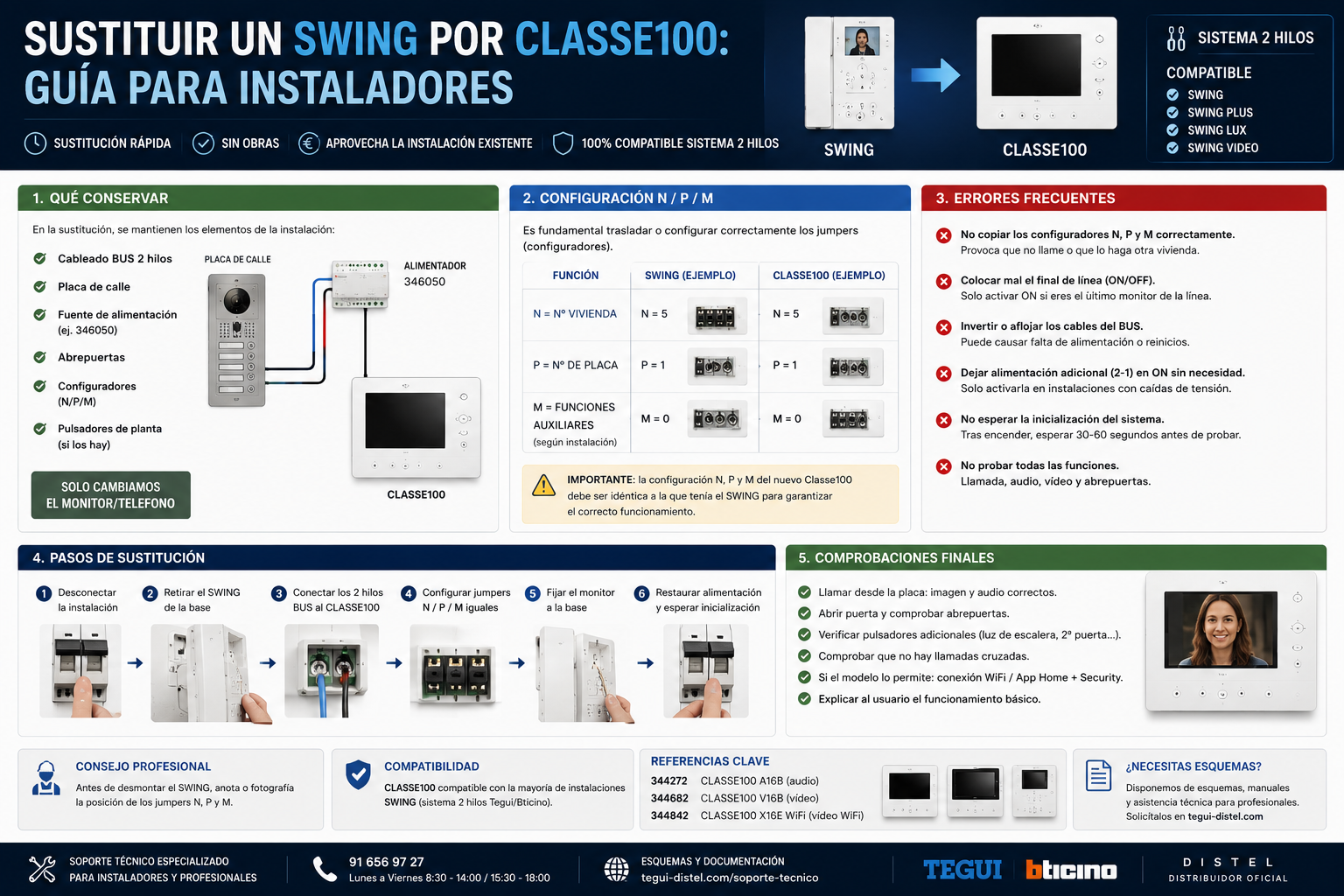

Sustituir un Swing por Classe 100: guía para instaladores

Sustituir un Swing por Classe 100: guía para instaladores

El monitor Tegui Swing fue durante años uno de los terminales más instalados en viviendas españolas con sistema BUS 2 hilos. Hoy, con el Swing fuera de producción y sin repuestos disponibles, la sustitución por un Classe 100 es la actualización más frecuente que realizan los instaladores en el parque existente.

La buena noticia: el cableado BUS 2 hilos no cambia. Los mismos dos hilos que alimentaban el Swing sirven para el Classe 100. La mala noticia: si no se configura correctamente el nuevo monitor, el sistema no funcionará aunque todo esté bien conectado. Esta guía te explica exactamente qué hacer y en qué orden.

Qué conservar de la instalación existente

Antes de desmontar el Swing, haz un inventario de lo que tienes. En la mayoría de los casos, estos elementos se conservan íntegramente:

✅ Lo que siempre se conserva

  • El cableado BUS 2 hilos: el par de cables que llega al Swing es exactamente el mismo que necesita el Classe 100. No hay que tirar cable nuevo.
  • La placa exterior: salvo que esté averiada o sea incompatible (ver más abajo), la placa exterior Tegui/BTicino existente es compatible con el Classe 100. No es necesario sustituirla para cambiar el monitor.
  • El alimentador BUS: si el alimentador está en buen estado y tiene capacidad suficiente, se conserva. El Classe 100 con vídeo consume algo más que un Swing de audio, así que verifica la carga total si hay varios monitores en la instalación.
  • Los derivadores de planta (si los hay): son transparentes al protocolo y no requieren modificación.

⚠️ Lo que puede necesitar actualización

  • El alimentador: si el Swing era de solo audio y se instala un Classe 100 con vídeo, el consumo aumenta. Si el alimentador existente es antiguo o está al límite, sustitúyelo por un Alimentador 2 Hilos con Adaptador de Vídeo BTicino 346050 (€155,10), específicamente diseñado para instalaciones con Classe 100.
  • El marco o caja de empotrar: el Classe 100 tiene unas dimensiones diferentes al Swing. En la mayoría de los casos el hueco existente es suficiente, pero puede necesitar un Marco Embellecedor Monitor Serie 8 y Classe 100 Tegui 374025 (€8,00) para un acabado limpio si el hueco es ligeramente mayor.
  • La placa exterior: si la placa es muy antigua (anterior a 2000) o de una gama no compatible con el protocolo BUS actual, puede ser necesario sustituirla. La Placa Audio/Vídeo RFID Linea 3000 Black 2 hilos (BTicino 343093) (€316,85) es la referencia actual de gama alta para estas renovaciones.

❌ Lo que no se reutiliza

  • Los configuradores del Swing: el Classe 100 usa su propio sistema de configuración de dirección. Anota la dirección que tenía el Swing antes de desmontarlo y reprográmala en el nuevo monitor.
  • La caja de superficie del Swing (si la había): las dimensiones no son compatibles con el Classe 100.

Configuración N/P/M: el paso crítico

La configuración N/P/M es el aspecto que más confusión genera al sustituir un Swing por un Classe 100, y la causa del 80% de las incidencias que llegan a soporte técnico tras una sustitución aparentemente correcta.

¿Qué significan N, P y M?

  • N (Número de piso / dirección de vivienda): identifica a qué vivienda pertenece el monitor dentro del edificio. Debe coincidir con la dirección programada en la placa exterior para ese piso. Si hay un error aquí, la llamada no llegará al monitor o llegará al piso equivocado.
  • P (Posición / subdirección dentro de la vivienda): identifica qué monitor es dentro de la misma vivienda cuando hay varios. El monitor principal es P=0, el segundo P=1, el tercero P=2, etc. Si dos monitores de la misma vivienda tienen el mismo valor de P, solo uno funcionará correctamente.
  • M (Modo de funcionamiento): define el comportamiento del monitor en la instalación. El valor más habitual para una instalación estándar es M=0. Valores diferentes de M activan modos especiales (monitor secundario sin llamada, modo solo apertura, etc.) que raramente se necesitan en una sustitución directa.

Cómo obtener los valores correctos de N y P

Antes de desmontar el Swing, accede a su menú de configuración y anota los valores de N y P que tiene programados. Estos son los valores que debes introducir en el Classe 100. Si el Swing ya no funciona y no puedes acceder al menú, tendrás que obtener los valores de la programación de la placa exterior o, en último caso, hacer una búsqueda sistemática probando valores hasta encontrar el correcto.

Cómo configurar N/P/M en el Classe 100

  • Classe 100A16E (solo audio): la configuración se realiza mediante los configuradores físicos (jumpers) en la parte trasera del monitor. El Kit de Codificación Tegui Configuradores Verdes 2 Hilos (BTicino 306065) (€13,04) incluye los jumpers necesarios si los originales están deteriorados o faltan.
  • Classe 100V16B y 100V16E (con vídeo): la configuración se realiza desde el menú de instalador del propio monitor. Acceso habitual: mantén pulsado el botón de menú durante 5 segundos con el monitor en reposo. Consulta el manual de instalación de tu modelo específico para el procedimiento exacto.

Para instalaciones con más de 4 monitores o configuraciones complejas, el Kit de Configuración BTicino 3501K (€78,10) permite programar y verificar toda la instalación desde un único dispositivo.

Errores frecuentes en la sustitución

❌ Error 1: Instalar el Classe 100 con la configuración de fábrica

El Classe 100 sale de fábrica con N=1 y P=0 (o valores similares según el modelo). Si la vivienda tenía el Swing configurado con N=3, el nuevo monitor no recibirá las llamadas aunque esté perfectamente conectado. Nunca instales un monitor sin configurar primero su dirección.

❌ Error 2: Confundir la dirección de vivienda con el número de piso físico

La dirección N programada en el sistema no tiene por qué coincidir con el número de piso del edificio. En muchas instalaciones, el 3º B puede tener N=7 porque así se programó en origen. Obtén siempre el valor real de la instalación existente, no lo deduzcas del número de piso.

❌ Error 3: No verificar la compatibilidad del alimentador con vídeo

Si el Swing era un terminal de solo audio y se instala un Classe 100 con pantalla de vídeo, el consumo del monitor aumenta significativamente. Un alimentador dimensionado para audio puede no soportar la carga adicional del vídeo, generando fallos intermitentes de imagen o reinicios del sistema. Verifica siempre la capacidad del alimentador antes de cerrar la instalación.

❌ Error 4: Dejar el Classe 100 en modo M incorrecto

Algunos instaladores, al explorar el menú de configuración, modifican accidentalmente el parámetro M. Un valor de M diferente de 0 puede hacer que el monitor no suene, no muestre vídeo o no permita abrir la puerta, aunque N y P sean correctos. Si el monitor no funciona como se espera tras la configuración, verifica que M=0.

❌ Error 5: No hacer reset de fábrica antes de configurar

Si el Classe 100 es un monitor de segunda mano o ha sido usado en otra instalación, puede tener valores residuales de N, P o M que interfieran con la nueva configuración. Haz siempre un reset de fábrica antes de programar un monitor que no sea nuevo.

❌ Error 6: Olvidar configurar el segundo monitor si hay dos en la vivienda

Si la vivienda tenía dos Swing y solo se sustituye uno, el monitor que permanece puede tener una subdirección P que entre en conflicto con el nuevo Classe 100 si ambos quedan con P=0. Revisa la configuración de todos los monitores de la vivienda, no solo del que se sustituye.

Comprobaciones finales antes de entregar la instalación

Comprobaciones funcionales

  • ☐ Llamada desde la placa exterior: pulsa el botón del piso correspondiente y verifica que el Classe 100 suena y muestra imagen en menos de 3 segundos.
  • ☐ Apertura de puerta: desde el monitor, pulsa el botón de apertura y verifica que el relé de la placa activa el abrepuertas.
  • ☐ Calidad de imagen: la imagen debe ser nítida y estable. Una imagen con ruido, parpadeo o en blanco y negro puede indicar un problema con el alimentador o con la compatibilidad de la placa.
  • ☐ Audio bidireccional: verifica que se escucha correctamente en ambas direcciones.
  • ☐ No hay llamadas cruzadas: si hay otros pisos en el edificio, verifica que la llamada al piso sustituido no activa monitores de otros pisos.

Comprobaciones de instalación

  • ☐ Fijación mecánica: el monitor debe estar firmemente sujeto, sin holguras que puedan generar vibraciones o desconexiones.
  • ☐ Bornes apretados: verifica que los cables del BUS están correctamente insertados y apretados. Un borne flojo es la causa más frecuente de fallos intermitentes.
  • ☐ Sin cables pelados expuestos: el aislamiento del cable debe llegar hasta el borne para evitar cortocircuitos en el BUS.
  • ☐ Documentación entregada al cliente: deja el manual de usuario del Classe 100 y anota en un papel los valores N/P/M configurados para facilitar intervenciones futuras.

Si algo no funciona: orden de diagnóstico

  1. Verifica N, P y M en el menú del monitor
  2. Comprueba que los bornes del BUS están bien apretados
  3. Mide la tensión en los bornes del monitor (debe ser 27-30 V DC en reposo)
  4. Verifica la capacidad del alimentador
  5. Comprueba que la placa exterior funciona correctamente con otro monitor de referencia
