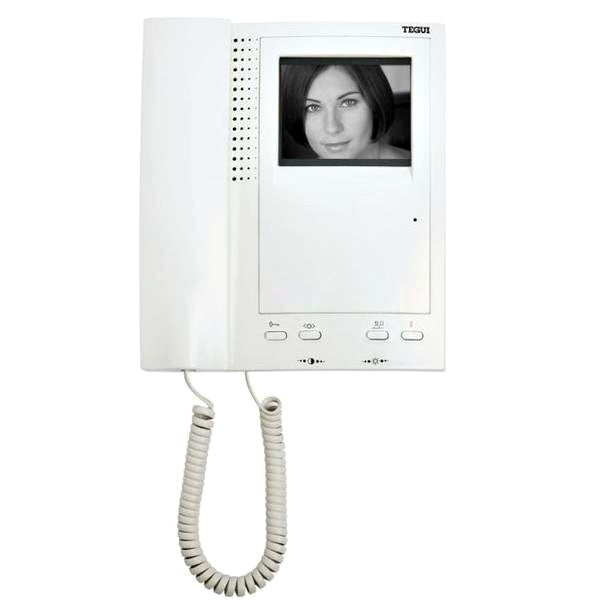

La patente ES2107942B1, titulada Sistema de instalación de monitores en videoporteros, describe una arquitectura con monitores en paralelo y disposición en cascada, alimentación individual y control local. Este artículo examina esa propuesta histórica de Javier Gorrochategui, presentada en 1994, sin convertirla en una guía de instalación actual.
ES2107942B1: objeto y autoría
Según la ficha de Google Patents aportada para este artículo, Javier Gorrochategui Grajirena figura como inventor y la titularidad aparece atribuida a un particular, no a Tegui como empresa. El objeto del documento es la organización eléctrica de los monitores y su relación con la línea de intercomunicación y la placa exterior.
El foco de este análisis es esa arquitectura concreta. Para estudiar la comunicación sobre dos conductores, consulta Gorrochategui y el portero de dos hilos: patentes de 1988 y 1994. Es un estudio de otros documentos, no de la misma invención.
Cronología: solicitud de 1994 y publicación B1 de 1998
- 30 de diciembre de 1994: presentación de la solicitud ES9402680A y fecha de prioridad indicada en la ficha.
- 1 de diciembre de 1997: publicación de ES2107942A1.
- 1 de julio de 1998: concesión y publicación de ES2107942B1, según la cronología de Google Patents.
La referencia a 1994 corresponde, por tanto, a la presentación de la propuesta, no a la publicación del documento B1.
Los elementos técnicos descritos
El resumen disponible describe monitores acoplados en paralelo según una disposición en cascada. Cada monitor queda alimentado por su respectivo alimentador y controlado funcionalmente por un microprocesador.
También menciona un puente establecido en el circuito de uno de los monitores para mantener la línea de intercomunicación en conexión fija con una carga compensadora. Otro puente proporciona la tensión necesaria a la línea de la placa botonera exterior.
El interés documental está en la combinación de alimentación y control individuales con funciones compartidas de línea. La descripción completa, las reivindicaciones y las figuras son necesarias para interpretar con precisión el alcance técnico de cada elemento.
Qué aporta esta propuesta a la historia técnica
El documento permite estudiar una manera de repartir funciones entre los terminales y la infraestructura común. En lugar de centrarse en la apariencia del monitor, aborda cómo organizar eléctricamente un conjunto de unidades interiores.
Esta es su aportación al análisis histórico: una propuesta concreta de coordinación de monitores, no una prueba de que todas las instalaciones posteriores utilizaran el mismo principio.
El diseño constructivo de la placa exterior plantea un problema diferente. Lo desarrollamos en Tegui Serie Europa: la placa modular y la patente de Gorrochategui, centrado en bloques, pulsadores, tarjeteros y acceso al interior. Ambos artículos se complementan sin atribuir la misma solución a documentos distintos.
La cita posterior en ES2167192B1 de Fermax
La sección «Citado por» de la ficha aportada relaciona ES2107942B1 con ES2167192B1, Módulo batería para monitor de videoportero, cuyo titular figura como Fermax Electrónica. La tabla recoge una prioridad del 21 de diciembre de 1999 y una publicación B1 del 1 de mayo de 2003.
La relación aparece identificada como cita del examinador. Esto constituye una referencia documental posterior, pero no demuestra uso de la arquitectura, copia de la solución ni un acuerdo comercial. Una comparación técnica exigiría estudiar ambos documentos completos.
Límites de la interpretación histórica
La patente, por sí sola, no acredita fabricación en serie ni comercialización con una referencia determinada. Para vincularla a equipos Tegui concretos hacen falta catálogos, manuales o documentación comercial que sostengan esa relación. Tampoco se presenta aquí como la primera solución de su clase.
Este análisis no establece compatibilidades, número máximo de monitores ni instrucciones de cableado. Los puentes descritos pertenecen a la propuesta histórica y no deben trasladarse a equipos actuales: cualquier intervención debe basarse en la documentación del sistema instalado.
Fuentes y documentación complementaria
La fuente principal es la ficha de ES2107942B1 — Sistema de instalación de monitores en videoporteros.
Como contexto independiente pueden consultarse el Manual técnico Serie 7 de Tegui y las tablas de composición de audio y vídeo de Tegui. Su inclusión no acredita que esos equipos implementen esta patente.
Nota editorial del borrador: cronología y referencias bibliográficas incorporadas a partir de la ficha aportada. Antes de publicar, contrastar la descripción técnica, las reivindicaciones y los dibujos con el documento original completo.
