Wie man einen zweiten Monitor oder ein Telefon am 2-Draht-BUS von Tegui anschließt

Einer der am meisten geschätzten Vorteile des BUS 2-Draht-Systems von Tegui/BTicino ist seine Erweiterbarkeit: Sie können einen zweiten Monitor – oder bis zu acht – in derselben Wohnung oder im Büro hinzufügen, ohne neue Kabel verlegen zu müssen. Dasselbe Kabelpaar, das bereits installiert ist, unterstützt alle Innenstationen.

Aber einen Monitor hinzuzufügen bedeutet nicht nur, ihn anzuschließen. Es gibt drei kritische Aspekte, die Sie richtig lösen müssen: die physische Verbindung, die Adresskonfiguration und die Kapazität des Speisegeräts. Diese Anleitung erklärt, wie Sie jeden dieser Punkte je nach Installationsart angehen.

Wohnungen: der häufigste Fall

Das häufigste Szenario ist eine Wohnung mit einem Monitor im Wohnzimmer, die mit einem zweiten Gerät im Hauptschlafzimmer oder in der Küche erweitert werden soll. Im BUS 2-Draht-System ist dies problemlos und relativ einfach möglich.

Wie man den zweiten Monitor anschließt

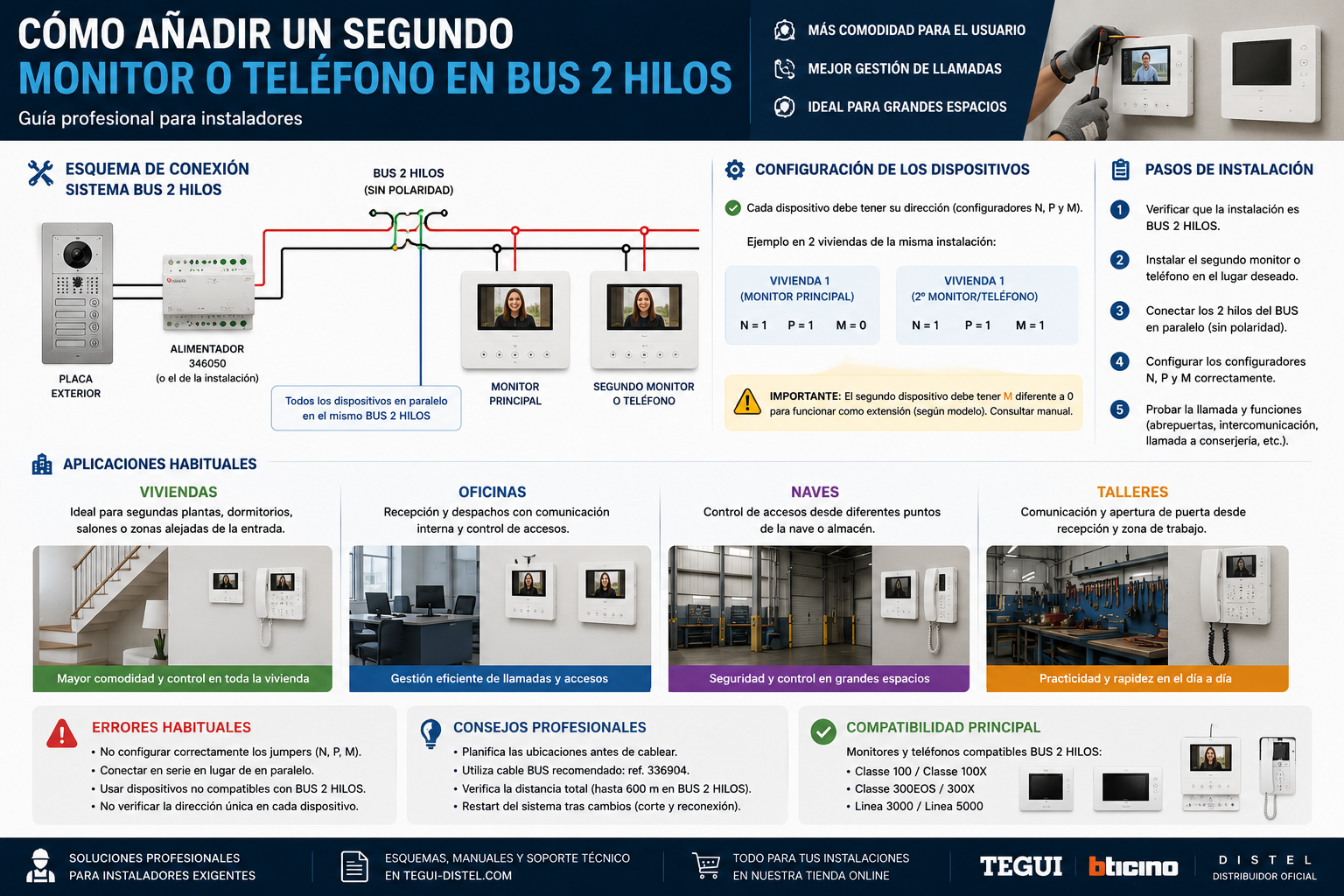

Der zweite Monitor wird parallel am selben BUS angeschlossen: die beiden Anschlüsse des neuen Monitors werden an dieselben zwei Drähte wie der vorhandene Monitor angeschlossen. Es gibt keine strikte Polarität im BUS, aber es wird empfohlen, die gleiche Farbkonvention in der gesamten Installation beizubehalten, um die zukünftige Wartung zu erleichtern.

Wenn die Entfernung zwischen dem Anschluss und dem neuen Monitor erheblich ist (mehr als 10-15 Meter), verwenden Sie abgeschirmtes 2-Draht-Kabel mit einem Mindestquerschnitt von 0,5 mm². Für kurze Entfernungen innerhalb derselben Wohnung reicht das Standard-Installationskabel aus.

Adresskonfiguration (Unteradresse)

Dies ist der am häufigsten vergessene Schritt und derjenige, der die meisten Probleme verursacht. Im BUS 2-Draht-System muss jeder Monitor innerhalb derselben Wohnung eine andere Unteradresse haben. Der Hauptmonitor hat normalerweise die Unteradresse 0 (oder die, die bei der ursprünglichen Installation zugewiesen wurde). Der zweite Monitor muss mit der Unteradresse 1 konfiguriert werden, der dritte mit 2 und so weiter.

Die Konfiguration erfolgt über die Konfiguratoren des Monitors selbst oder, bei Modellen mit Menü, über die Installateuroptionen. Das Tegui Kodierungs-Kit Konfiguratoren Grün 2-Draht (BTicino 306065) (€13,04) enthält die Jumper, die zur Einstellung der Unteradresse bei Monitoren mit physischen Konfiguratoren erforderlich sind.

Überprüfung des Speisegeräts

Jeder Monitor verbraucht im Betrieb zwischen 2 und 4 W. Bevor Sie einen zweiten Monitor hinzufügen, prüfen Sie die Kapazität des installierten Speiseteils. Wenn es an der Grenze ist oder ein älteres Modell, sollten Sie den BTicino 346030 Kompaktspeiseteil 2H 2 DIN (€98,44) oder den BTicino 346050 2-Draht-Speiseteil mit Videoadapter (€155,10) in Betracht ziehen, wenn die Installation Classe 100 Monitore mit Video umfasst.

Monitoroptionen für die Wohnung

Für den zweiten Monitor in der Wohnung sind die gängigsten Optionen:

• Tischmonitor: Die BTicino Classe 100 Tischhalterung (Ref. 344692) (€50,76) ermöglicht die Platzierung des Monitors auf einer Arbeitsplatte oder einem kleinen Tisch, ohne Einbau.
• Komplettes Kit mit Türstation: Wenn die Installation neu ist oder komplett erneuert wird, enthält das Kit A1 Linea 3000 Classe 100A16E (€249,99) eine Türstation und einen Monitor, die sofort installiert werden können.

Büros: Zugangskontrolle in mehreren Büros

In einem Büro besteht die übliche Anforderung darin, dass mehrere Personen die Tür von ihren Arbeitsplätzen aus bedienen können, ohne von einer einzigen Rezeption abhängig zu sein. Das 2-Draht-BUS-System löst dies elegant: Alle Monitore klingeln gleichzeitig und jeder kann die Tür öffnen.

Spezielle Überlegungen für Büros

• Privatsphäre zwischen Büros: Im 2-Draht-BUS-System hören die anderen Endgeräte nicht mit, wenn ein Monitor abnimmt (den Anruf annimmt), da Bild und Ton nur an das abnehmende Gerät übertragen werden.
• Zusätzliche Monitore vs. Audiotelefone: Wenn an einigen Arbeitsplätzen kein Video benötigt wird, können Sie Monitore mit Video an der Rezeption und reine Audioendgeräte in den Büros kombinieren. Dies reduziert Kosten und Belastung des Speiseteils.
• Große Entfernungen: In Büros mit großer Fläche können die Entfernungen zwischen dem Anschluss am BUS und den Endgeräten erheblich sein. Beachten Sie den minimalen Kabelquerschnitt und fragen Sie nach, ob bei mehr als 100 Metern Gesamtlänge des BUS ein zusätzlicher Speiseteil erforderlich ist.
• Erweiterte Programmierung: Für Installationen mit mehr als 4-5 Endgeräten oder mit spezifischen Konfigurationsanforderungen erleichtert das BTicino 3501K Konfigurationskit (€78,10) die Programmierung und Überprüfung der gesamten Installation.

Empfohlenes Schema für ein kleines Büro (bis zu 4 Endgeräte)

1. Außenstation am Eingang + BUS-Netzteil im Schaltschrank
2. Videomonitor am Empfang (Unteradresse 0)
3. Monitor oder Audio-Terminal im Büro 1 (Unteradresse 1)
4. Monitor oder Audio-Terminal im Büro 2 (Unteradresse 2)
5. Alle parallel am gleichen 2-Draht-BUS angeschlossen

Industriehallen: lange Entfernungen und anspruchsvolle Umgebungen

Industriehallen stellen spezifische Herausforderungen dar, die in Wohn- oder Büroinstallationen nicht vorkommen: lange Entfernungen, elektromagnetische Störungen und die Notwendigkeit, dass das System unter anspruchsvolleren Temperatur- und Feuchtigkeitsbedingungen funktioniert.

Entfernungen und Spannungsabfall im BUS

Das 2-Draht-BUS-System von Tegui/BTicino hat eine maximale Gesamtlänge, die von der Kabelquerschnittsfläche und der Anzahl der angeschlossenen Geräte abhängt. Als allgemeine Richtlinie:

• Mit 0,5 mm² Kabel: bis zu 100 Meter Gesamtlänge des BUS
• Mit 1 mm² Kabel: bis zu 200 Meter Gesamtlänge des BUS
• Mit 1,5 mm² Kabel: bis zu 400 Meter Gesamtlänge des BUS

Wenn die Halle mehrere getrennte Bereiche hat (Büro, Lager, Ladezone), sollten Sie die Installation eines BTicino 346841 Etagenabzweigers (€40,57) in Betracht ziehen, um den BUS zu verzweigen und jeden Bereich zu erreichen, ohne die Entfernungsgrenzen zu überschreiten.

Elektromagnetische Störungen

In Hallen mit Industrieanlagen, leistungsstarken Motoren oder Frequenzumrichtern können elektromagnetische Störungen den BUS beeinträchtigen. Vorbeugende Maßnahmen:

• Verwenden Sie abgeschirmtes Kabel mit der Abschirmung, die an einem einzigen Punkt geerdet ist
• Halten Sie die BUS-Verkabelung von Stromkabeln fern (mindestens 30 cm Abstand oder Verwendung eines abgeschirmten Metallrohrs)
• Vermeiden Sie es, den BUS in der Nähe von Frequenzumrichtern oder Sanftanlaufgeräten zu verlegen

Stromversorgung bei großen Installationen

In Hallen mit mehreren Terminals, die in weit entfernten Bereichen verteilt sind, kann ein einzelnes zentrales Netzteil nicht ausreichen. Das 2-Draht-Audio-Netzteil BTicino 346040 (€81,32) kann als sekundäres Netzteil in einem entfernten Bereich installiert werden, um die BUS-Spannung zu verstärken, ohne ein neues Stromkabel vom Hauptverteiler verlegen zu müssen.

Werkstätten: Robustheit und einfache Bedienung

In Kfz-Werkstätten, Schreinereien oder ähnlichen Betrieben sind die Prioritäten anders als in einem Büro: Das System muss robust, einfach mit schmutzigen oder belegten Händen zu bedienen und staub- sowie vibrationsbeständig sein.

Empfehlungen für Werkstattinstallationen

• Monitorplatzierung: Installieren Sie den zweiten Monitor an einem Durchgangspunkt (Eingang zur Werkstatt, Materialannahmebereich), wo er leicht sichtbar und erreichbar ist, ohne sich bewegen zu müssen.
• Kabelschutz: In Umgebungen mit mechanischem Risiko schützen Sie die BUS-Kabel mit starren Rohren oder Kanälen. Freiliegende Kabel in einer Werkstatt haben eine sehr kurze Lebensdauer.
• Tischmonitore vs. Einbaugeräte: In Werkstätten, in denen kein Einbau möglich ist, ermöglicht die BTicino Classe 100 Tischhalterung (Ref. 344692) (€50,76) die Installation des Monitors auf einem Regal oder einer Ablage ohne bauliche Maßnahmen.
• Bedienungsfreundlichkeit: In Werkstattumgebungen sind Monitore mit Touchscreen möglicherweise weniger geeignet als Modelle mit physischen Tasten, die leichter mit Handschuhen oder schmutzigen Händen bedient werden können.

Installationen mit erweitertem Zugangskontrollsystem

Wenn die Werkstatt mehrere Zugänge hat (Personaleingang, Fahrzeugeingang, Ladezone) und Sie alle von einem zentralen Punkt aus verwalten möchten, ermöglicht die Zentrale für Empfang 2-Draht Audio/Video LCD 7" BTicino Tegui 346310 (€914,44) die Verwaltung mehrerer Außenstationen und Monitore über einen einzigen 7-Zoll-Bildschirm, ideal für Installationen mit Empfang oder permanenter Überwachung.

Zusammenfassung: Was Sie brauchen, um einen zweiten Monitor hinzuzufügen

Brauchen Sie Hilfe bei der Planung Ihrer Erweiterung?

Wenn Sie sich nicht sicher sind, welche Materialien Sie für Ihren konkreten Fall benötigen, kontaktieren Sie uns mit dem Modell Ihrer Außenstation, dem Modell Ihres aktuellen Monitors und der Anzahl der zu installierenden Endgeräte. Wir erstellen Ihnen unverbindlich eine Materialliste.

Häufigste Materialien für BUS 2-Draht Erweiterungen:

• Tegui Kodierungskit Grüne Konfiguratoren 2-Draht (BTicino 306065) — €13,04
• BTicino Konfigurationskit 3501K — €78,10
• Kompaktes 2-Draht Netzteil 2 DIN BTicino 346030 — €98,44
• 2-Draht Netzteil mit Videoadapter BTicino 346050 — €155,10
• 2-Draht Audio Netzteil BTicino 346040 — €81,32
• Etagenverteiler Tegui 2-Draht-System (BTicino 346841) — €40,57
• BTicino Classe 100 Tischhalterung (Ref. 344692) — €50,76
• Kit V1 2-Draht Classe 100V16E-Linea 3000 — €517,59
