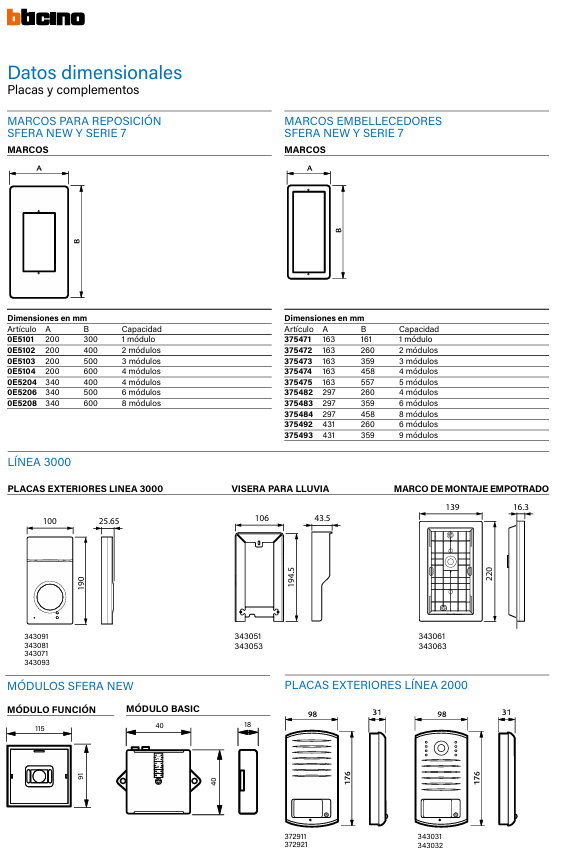

Bei der Planung der Installation einer Video-Türsprechanlage oder Gegensprechanlage ist es entscheidend, die genauen Maße der Rahmen und Platten zu kennen, um eine saubere, professionelle und problemlose Installation zu gewährleisten. In diesem technischen Leitfaden haben wir die offiziellen Maßdaten der wichtigsten Elemente der Serien Sfera New, Serie 7 und Linie 3000 von Tegui / BTicino zusammengestellt.
Austauschrahmen – Sfera New und Serie 7
Die Austauschrahmen ermöglichen den Ersatz alter Installationen unter Nutzung des vorhandenen Ausschnitts. Sie sind in verschiedenen Modulkapazitäten erhältlich:
| Artikel | A (mm) | B (mm) | Kapazität |
|---|---|---|---|
| 0E5101 | 200 | 300 | 1 Modul |
| 0E5102 | 200 | 400 | 2 Module |
| 0E5103 | 200 | 500 | 3 Module |
| 0E5104 | 200 | 600 | 4 Module |
| 0E5204 | 340 | 400 | 4 Module |
| 0E5206 | 340 | 500 | 6 Module |
| 0E5208 | 340 | 600 | 8 Module |
Zierrahmen – Sfera New und Serie 7
Die Zierrahmen Tegui verleihen der Installation ein hochwertiges ästhetisches Finish. Erhältlich in Konfigurationen mit 1 und 2 Spalten:
| Artikel | A (mm) | B (mm) | Kapazität | Preis |
|---|---|---|---|---|
| 375471 | 163 | 161 | 1 Modul | — |
| 375472 | 163 | 260 | 2 Module | 20,46 € |
| 375473 | 163 | 359 | 3 Module | 24,71 € |
| 375474 | 163 | 458 | 4 Module | 30,44 € |
| 375475 | 163 | 557 | 5 Module | — |
| 375482 | 297 | 260 | 4 Module (2 Spalten) | 43,37 € |
| 375483 | 297 | 359 | 6 Module (2 Spalten) | — |
| 375484 | 297 | 458 | 8 Module (2 Spalten) | — |
| 375492 | 431 | 260 | 6 Module (3 Spalten) | — |
| 375493 | 431 | 359 | 9 Module (3 Spalten) | — |
Außenplatten Linie 3000
Die Platten der Linie 3000 sind robust und kompakt gestaltet, ideal für Aufputzinstallationen. Ihre Außenmaße betragen 100 × 380 mm bei einer Tiefe von 25,65 mm. Die verfügbaren Referenzen sind:
- 343081 / 343091 / 343071 / 343093 – Außenplatten Linie 3000
Regenschutzdach Linie 3000
Abmessungen: 106 × 194,5 mm. Referenzen: 343051 / 343053. Schützt die Platte vor Witterungseinflüssen bei Außeninstallationen.
Einbaurahmen Linie 3000
Abmessungen: 139 × 220 mm mit einer Tiefe von 16,3 mm. Referenzen: 343061 / 343063. Ermöglicht die bündige Integration der Platte in die Wand für ein saubereres Finish.
Sfera New Module
Das modulare System Sfera New ermöglicht die maßgeschneiderte Konfiguration der Außenplatte entsprechend den Anforderungen jedes Gebäudes. Es gibt zwei Arten von Basismodulen:
- Funktionsmodul: 115 × 91 mm – beherbergt Funktionsmodule (Kamera, Audio/Video, Taster, Verzeichnis usw.)
- Basic-Modul: 40 × 59 mm (mit 18 mm Tiefe) – kleinstes Modul für Zusatzfunktionen
Einige der in unserem Shop verfügbaren Sfera New Module:
- Audio-Video-Farbmodul Sfera New 2-Draht (351200) – 139,95 €
- Frontplatte Audio/Video-Modul (351201) – 26,54 €
- Frontplatte Weitwinkel-Kameramodul (351301) – 32,17 €
- Audio/Video-Kameramodul 5MPx (351500) – 172,00 €
- Frontplatte 4 Taster 1 Spalte (352041) – 17,16 €
- Frontplatte 4 Taster 2 Spalten (352141) – 16,85 €
- Frontplatte 6 Taster 2 Spalten (352161) – 18,42 €
- Frontplatte 8 Taster 2 Spalten (352181) – 26,12 €
- Verzeichnis-Modul (352200) – 28,05 €
- Blindfront (352301) – 11,75 €
Außenplatten Linie 2000
Die Platten der Linie 2000 haben die Maße 98 × 176 mm bei 31 mm Tiefe. Erhältlich in Audio- und Video-Version:
- 372911 / 372921 – Platten Linie 2000 (linke Version)
- 343031 / 343032 – Platten Linie 2000 (rechte Version)
Wie wählt man den richtigen Rahmen aus?
Die Wahl des Rahmens hängt von drei Schlüsselfaktoren ab:
- Anzahl der Module: Zähle die benötigten Module (Kamera, Taster, Verzeichnis usw.) und wähle den Rahmen mit der passenden Kapazität.
- Installationsart: Unterputz oder Aufputz. Bei Unterputz prüfe die verfügbare Tiefe in der Wand.
- Nachrüstung oder Neuinstallation: Wenn du eine alte Platte ersetzt, erleichtern Nachrüst-Rahmen die Arbeit, indem sie den vorhandenen Ausschnitt nutzen.
Wenn du unsicher bist, welcher Rahmen oder welche Platte am besten zu deinem Projekt passt, kontaktiere unser technisches Team. Wir sind Spezialisten für Tegui- und BTicino-Systeme und beraten dich unverbindlich.
