BTicino Tegui Anschlussplan: 1 Außenstation und 32 Inneneinheiten an 2 Steigleitungen

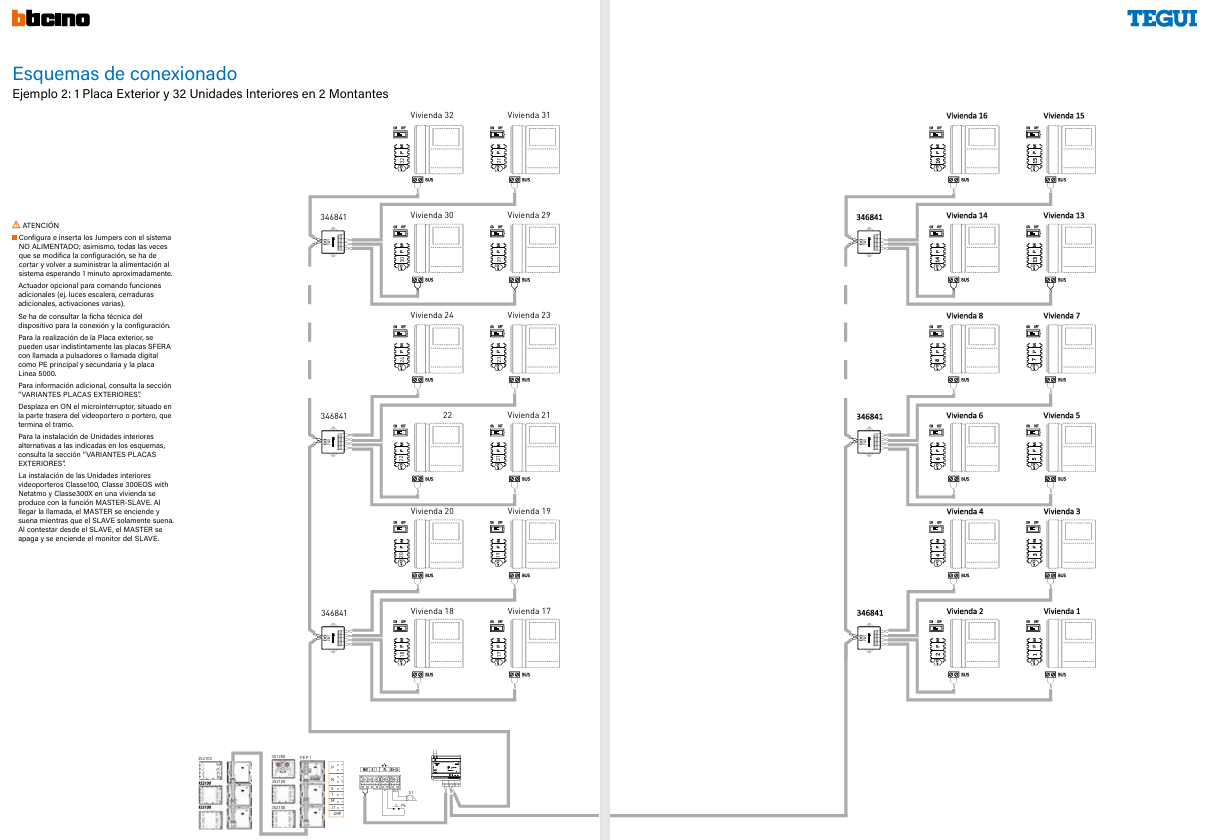

Esquema de conexionado BTicino Tegui 2 hilos – 1 placa exterior y 32 unidades interiores distribuidas en 2 montantes

In diesem technischen Leitfaden analysieren wir das Beispiel 2 der offiziellen Anschlusspläne von BTicino / Tegui: eine Video-Türsprechanlage mit dem 2-Draht-BUS SCS-System, die 1 Außenstation und 32 Innenstationen versorgt, verteilt auf 2 unabhängige Steigleitungen.

Dieses Schema ist üblich in Wohngebäuden mittlerer und großer Kapazität, bei denen die vertikale Verteilung der Wohnungen zwei Kabelstränge (Steigleitungen) erfordert, um die Entfernungen zu optimieren und die Signalqualität zu gewährleisten.

Was ist eine Steigleitung in einem Video-Türsprechanlagensystem?

Eine Steigleitung ist jede der vertikalen BUS-Leitungen, die das Gebäude von unten nach oben durchlaufen und die Wohnungen jeder Treppe oder jedes Blocks versorgen. Die Aufteilung der Installation in 2 Steigleitungen ermöglicht:

  • Die maximale Kabellänge pro Leitung zu reduzieren und so die Signalqualität zu verbessern.
  • Die Last auf die Stromversorgungen zu verteilen und Überlastungen zu vermeiden.
  • Die Wartung und Fehlerortung zonenweise zu erleichtern.

Aufbau der Installation

Das Schema ist wie folgt organisiert:

  • 1 Außenstation (Sfera New oder Linie 3000) angeschlossen an den Haupt-BUS.
  • 2 Steigleitungen, jeweils mit 16 Wohnungen (8 Etagen × 2 Wohnungen pro Etage).
  • 4 Etagenverteiler pro Steigleitung (insgesamt 8), jeweils einer für jede Gruppe von 4 Wohnungen.
  • Stromversorgungen, die für jede Steigleitung unabhängig dimensioniert sind.

Schlüsselkomponente: Etagenverteiler 346841

Der BTicino Etagenverteiler 346841 (40,57 €) ist das Element, das den 2-Draht-BUS zu den Wohnungen jeder Etage verzweigt. In dieser Installation werden insgesamt 8 Einheiten (4 pro Steigleitung) verwendet, die das Signal an Gruppen von 4 Wohnungen verteilen.

Die korrekte Installation ist entscheidend: Er muss im NICHT GESPEISTEN System konfiguriert werden und nach dem Einsetzen der Jumper gemäß der erforderlichen Konfiguration das System wieder mit Strom versorgt werden, wobei man etwa 1 Minute bis zur Stabilisierung wartet.

Stromversorgungen des Systems

Bei 32 Innenstationen ist die Dimensionierung der Stromversorgung besonders wichtig. Die verfügbaren kompatiblen Stromversorgungen für dieses System sind:

Siehe das technische Datenblatt des Geräts, um die genaue Anzahl der benötigten Stromversorgungen je nach Kabellänge und Anzahl der Einheiten pro Steigleitung zu bestimmen.

Technische Installationshinweise

  • ⚠️ Immer im NICHT GESPEISTEN System konfigurieren. Nach der Konfiguration die Stromversorgung unterbrechen und wiederherstellen; das System benötigt etwa 1 Minute zur Stabilisierung.
  • Der optionale Aktuator ermöglicht die Steuerung zusätzlicher Funktionen: Treppenhausbeleuchtung, elektrische Schlösser, verschiedene Aktivierungen.
  • Für die Außenstation können sowohl Sfera New (als Haupt-Außenstation) als auch Linie 5000 (als sekundäre Außenstation) verwendet werden.
  • In derselben Wohnung können Monitore in MASTER-SLAVE-Konfiguration installiert werden: Bei einem Anruf schaltet sich der MASTER ein und klingelt, während der SLAVE nur klingelt; wenn vom SLAVE aus abgenommen wird, schaltet sich der MASTER aus und der SLAVE-Monitor wird aktiviert.
  • Für alternative Installationen zu den im Schema angegebenen, siehe den Abschnitt Varianten der Außenstationen in der offiziellen technischen Dokumentation.

Kompatible Innenstationen

Dieses Schema ist kompatibel mit den folgenden Innenstationen, die in unserem Shop erhältlich sind:

Häufig gestellte Fragen

Kann ich auf mehr als 32 Wohnungen erweitern?

Ja, das 2-Draht-BUS SCS-System von BTicino/Tegui lässt sich durch Hinzufügen weiterer Steigleitungen und Etagenverteiler skalieren. Für größere Installationen kontaktieren Sie bitte unser Technikteam für eine individuelle Dimensionierung.

Ist das System mit Zugangskontrollsystemen kompatibel?

Ja. Das System unterstützt Zugangskontrollmodule mit Tastatur, RFID-Karte oder Bluetooth, die in dieselbe Außenstation Sfera New oder Linie 5000 integriert werden können.

Welche maximale Kabellänge unterstützt das System?

Die maximale Länge hängt von der Anzahl der Einheiten und der verwendeten Kabelart ab. Siehe das technische Datenblatt der jeweiligen Stromversorgung für genaue Werte entsprechend Ihrer Installation.
