Die Überkreuzanrufe sind eines der häufigsten Supportprobleme bei Tegui/BTicino Video-Türsprechanlagen: Der Nachbar in der 2. Etage B drückt seine Klingelplatte und der Klingelton ertönt in der 3. Etage A. Oder schlimmer: Es klingelt gleichzeitig in mehreren Wohnungen. Das System funktioniert, ruft aber die falsche Wohnung an.
Dieses Problem lässt sich beheben, und in den meisten Fällen ist kein Austausch der Verkabelung erforderlich. Aber man muss verstehen, warum es auftritt. In diesem technischen Leitfaden gehen wir auf die vier Hauptursachen ein und wie man jede einzelne angeht.

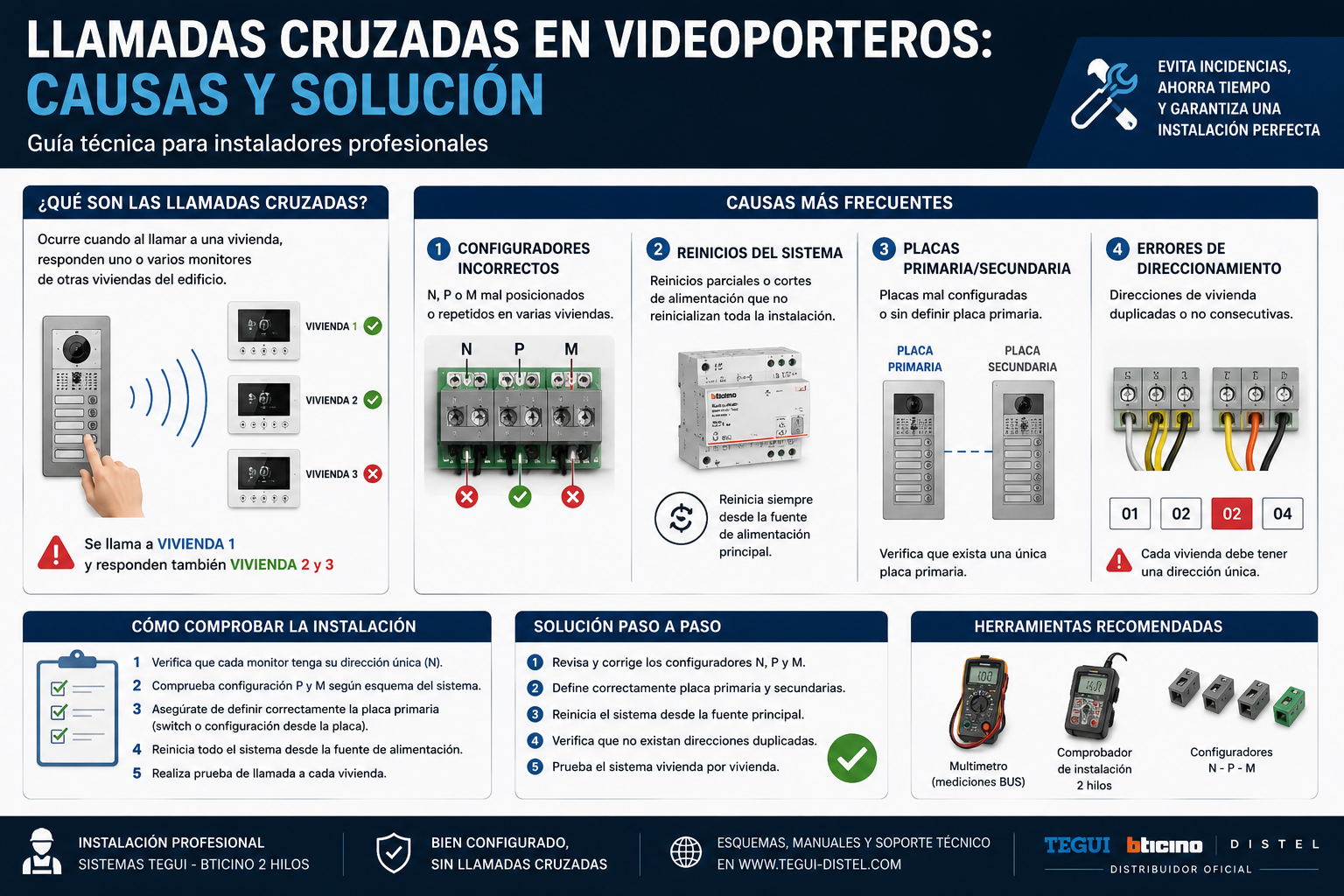

Falsche oder doppelte Konfiguratoren
Im 2-Draht-BUS-System von Tegui/BTicino muss jedem Monitor oder Innenapparat eine eindeutige Adresse zugewiesen werden, die über Konfiguratoren (auch Jumper oder Dip-Schalter je nach Modell genannt) eingestellt wird. Haben zwei Geräte dieselbe Adresse, reagieren beide auf denselben Anruf: Überkreuzanruf garantiert.
Die häufigsten Situationen, die dieses Problem verursachen:
- Neue Installation mit Werkseinstellungen der Konfiguratoren: Alle Monitore verlassen das Werk mit derselben Standardadresse. Wenn sie vor der Installation nicht neu konfiguriert werden, erhalten alle Etagen alle Anrufe.
- Austausch eines Monitors ohne Neukonfiguration: Ein defekter Monitor wird ersetzt und der neue ohne Adressanpassung installiert. Wenn die Adresse mit einer anderen Etage übereinstimmt, gibt es Überschneidungen.
- Erweiterung der Installation: Ein zweiter Monitor wird in einer Etage hinzugefügt (z. B. in der Küche) und es wird vergessen, ihm eine andere Unteradresse als dem Hauptmonitor zuzuweisen.
Lösung: Überprüfen Sie, dass jede Innenstation eine eindeutige Adresse hat. Für 2-Draht-Installationen enthält das Tegui Kodierungs-Kit Grüne Konfiguratoren 2-Draht-System (BTicino 306065) (€13,04) die notwendigen Konfiguratoren, um Adressen korrekt neu zu vergeben. Für komplexere Installationen ermöglicht das BTicino Konfigurations-Kit 3501K (€78,10) eine erweiterte Programmierung.
Systemneustarts und Konfigurationsverlust
Einige Tegui/BTicino Monitore und Innenapparate speichern ihre Adresse im flüchtigen oder halbpermanenten Speicher. Das bedeutet, dass bestimmte Ereignisse einen Verlust oder eine Beschädigung der Konfiguration verursachen können, sodass das Gerät auf die Werkseinstellungen zurückgesetzt wird.
Ereignisse, die einen Neustart oder Adressverlust auslösen können:
- Längerer Stromausfall: Besonders bei älteren Modellen ohne EEPROM-Speicher.
- Stromunterbrechungen im BUS: Schwankungen in der 2-Draht-Leitung können bei einigen Monitoren Teilneustarts auslösen.
- Fehlgeschlagene Firmware-Aktualisierung: Bei Monitoren mit Touchscreen (Classe 100/300) kann eine unterbrochene Aktualisierung das Gerät auf Werkseinstellungen zurücksetzen.
- Unabsichtliches Drücken der Reset-Taste: Einige Modelle haben eine Reset-Taste auf der Rückseite, die bei der Handhabung versehentlich aktiviert werden kann.
Lösung: Nach jedem Stromausfall oder Systemeingriff überprüfen, ob alle Monitore ihre korrekte Adresse behalten. Bei häufigen Neustarts sollte die Stabilität des Netzteils geprüft werden: Ein Kompaktnetzteil 2H 2 DIN BTicino 346030 (€98,44) oder ein 2-Draht Audio Netzteil BTicino 346040 (€81,32) in schlechtem Zustand kann Mikrostörungen verursachen, die die gesamte Installation destabilisieren.
Falsche Konfiguration von Primär- und Sekundärplatten
In Gebäuden mit mehr als einer Außenplatte (z. B. eine am Haupteingang und eine im Garagen- oder Nebeneingang) verlangt das 2-Draht-System von Tegui/BTicino, dass eine Platte als Primär (Master) und die anderen als Sekundär (Slave) konfiguriert sind.
Wenn zwei Platten gleichzeitig als Primär konfiguriert sind, gerät das BUS-System in Konflikt und kann zu unregelmäßigem Verhalten führen, darunter Überkreuzanrufe oder Anrufe, die keine Wohnung erreichen.
Dieser Fehler tritt besonders häufig in folgenden Fällen auf:
- Austausch einer Außenplatte ohne Überprüfung der Master/Slave-Konfiguration der neuen Platte.
- Installation einer zweiten Platte durch Kopieren der Konfiguration der ersten ohne Änderung der Rollenparameter.
- Zurücksetzen einer Sekundärplatte auf Werkseinstellungen, wodurch sie standardmäßig wieder als Primär konfiguriert wird.
Lösung: Greifen Sie auf die Konfiguration jeder Außenplatte zu und stellen Sie sicher, dass nur eine im Primärmodus ist. Bei der Audio/Video RFID Platte Linea 3000 Black 2-Draht (BTicino 343093) (€316,85) und anderen Modellen der Serie wird dieser Parameter über Dip-Schalter oder im Installationsmenü eingestellt. Konsultieren Sie das Installationshandbuch Ihres spezifischen Modells, um den richtigen Parameter zu finden.
Adressierungsfehler bei komplexen Installationen
Bei Installationen mit mehreren Etagen, Verteilern und mehr als 8-10 Innenstationen wird die Adressierung anspruchsvoller. Das 2-Draht-System von Tegui/BTicino verwendet eine zweistufige Adressstruktur: Etagenadresse und Unteradresse des Monitors innerhalb derselben Etage.
Die häufigsten Adressierungsfehler bei komplexen Installationen:
- Überlappung von Adressbereichen: Bei Installationen mit Etagenverteilern können sich die Adressbereiche der einzelnen Zweige überschneiden, sodass Monitore verschiedener Etagen sich gegenseitig stören.
- Falsch konfigurierte Verteiler: Der Etagenverteiler Tegui 2-Draht-System (BTicino 346841) (€40,57) muss korrekt eingestellt sein, um jeden Zweig zu isolieren. Ein defekter oder falsch eingestellter Verteiler kann Signale zwischen Etagen übertragen, die eigentlich getrennt sein sollten.
- Mischung von Produktgenerationen: Die Kombination von Monitoren verschiedener Generationen (z. B. Classe 100 der ersten Generation mit Classe 100X) kann zu Protokollinkompatibilitäten bei der Adressierung führen.
- Veraltete Dokumentation: In Gebäuden mit mehreren Eingriffen über die Jahre spiegelt der ursprüngliche Adressplan möglicherweise nicht mehr die aktuelle Installation wider.
Lösung: Erstellen oder aktualisieren Sie vor Eingriffen die Adresskarte der Installation. Weisen Sie jedem Zweig nicht überlappende Adressbereiche zu und dokumentieren Sie diese. Bei großen Installationen empfiehlt sich ein kompletter Reset und eine Neuzuweisung aller Adressen nach einem geplanten Schema.
Schnelle Diagnose: Wo anfangen?
Wenn Sie eine Installation mit Überkreuzanrufen vor sich haben und nicht wissen, wo Sie beginnen sollen, folgen Sie dieser Prüfreihenfolge:
- Überprüfen Sie die Adressen aller Innenmonitore. Stellen Sie sicher, dass keine zwei Geräte dieselbe Adresse haben. Das ist die häufigste Ursache und am einfachsten zu beheben.
- Prüfen Sie die Konfiguration der Außenplatten. Vergewissern Sie sich, dass bei mehreren Platten nur eine im Primärmodus ist.
- Kontrollieren Sie den Zustand des Netzteils. Ein verschlissenes Netzteil kann Mikrostörungen verursachen, die Neustarts und Konfigurationsverluste auslösen.
- Überprüfen Sie die Etagenverteiler, wenn die Installation mehrere Etagen oder Zweige hat.
- Dokumentieren Sie die aktuelle Adresskarte, bevor Sie Änderungen vornehmen.
In den meisten Fällen lässt sich das Problem in Schritt 1 oder 2 lösen, ohne die Verkabelung anzufassen.
