Möchtest du deine Video-Türsprechanlage austauschen und weißt nicht, ob du ein 2-Draht-System oder ein 4+N-Draht-System hast? Das ist die häufigste Frage, die uns gestellt wird. In diesem Ratgeber erklären wir es dir klar und verständlich, damit du beim Kauf keine Fehler machst.

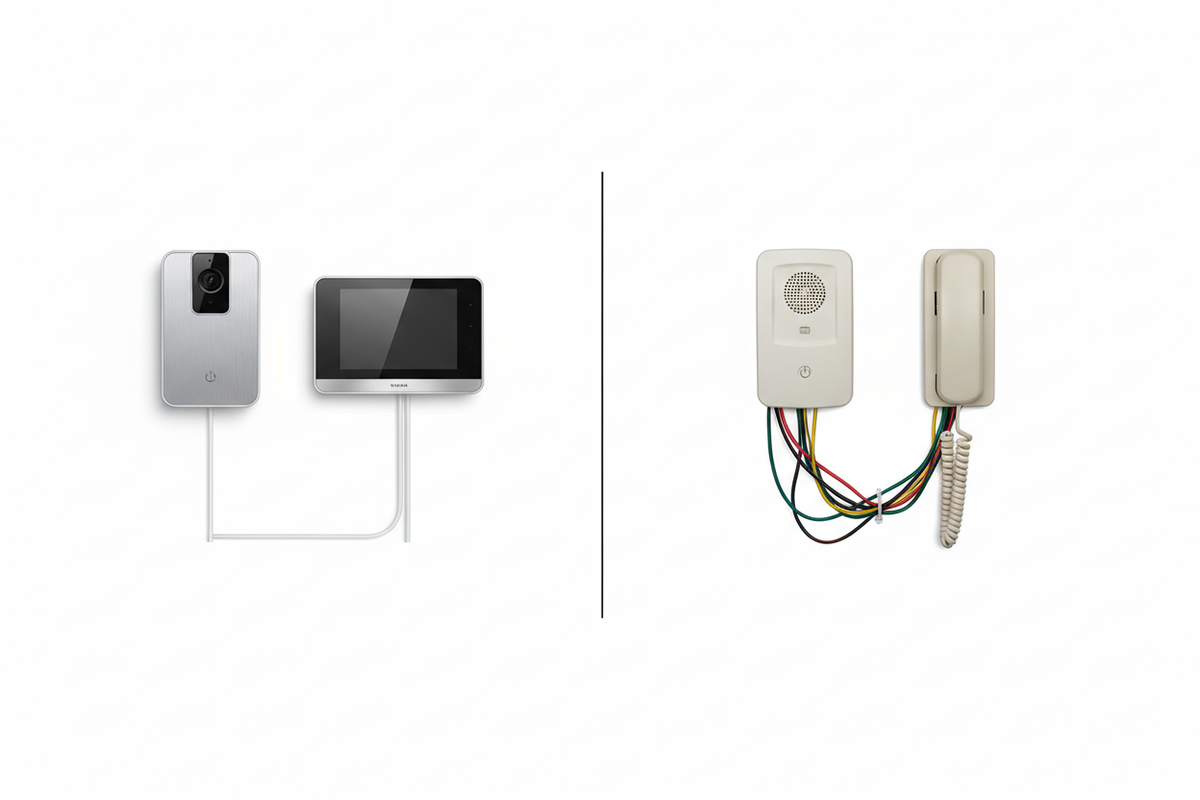

Wichtigste Unterschiede: 2-Draht- vs. 4+N-System auf einen Blick
| Merkmal | 2-Draht-BUS-SCS-System | 4+N-Draht-System |
|---|---|---|
| Anzahl der Kabel | 2 Kabel an der Klemme | 4 oder mehr Kabel an der Klemme |
| Installationszeitraum | Ab den 2000er-Jahren | Vor dem Jahr 2000 (hauptsächlich) |
| Technologie | Digitaler BUS | Herkömmlich / analog |
| Polarität | Keine Polarität | Jedes Kabel hat eine bestimmte Funktion |
| WLAN-Kompatibilität | Ja (Monitore mit mobiler App) | Nein (ohne Modernisierung der Verkabelung) |
| Erweiterung um Monitore | Einfach, ohne zusätzliche Verkabelung | Erfordert mehr Verkabelung |
| Sind sie miteinander kompatibel? | Nein. Es handelt sich um inkompatible Systeme. | |
Was ist ein 2-Draht-System (BUS SCS)?
Das 2-Draht-BUS-SCS-System ist die modernste Technologie von Tegui/BTicino. Wie der Name schon sagt, verwendet es nur 2 Kabel zur Übertragung von Audio, Video und Stromversorgung. Dieses System ist in den meisten Wohnhäusern installiert, die ab den 2000er-Jahren gebaut oder renoviert wurden.
Vorteile des 2-Draht-Systems
- Einfachere und kostengünstigere Installation
- Nur 2 Kabel zwischen Türstation und Monitor
- Keine Polarität: Die Anschlussreihenfolge spielt keine Rolle
- Kompatibel mit modernen Monitoren mit WLAN und App
- Einfache Erweiterung um mehrere Monitore
✅ Tegui Monitor der Serie 8 (Ref. 374494) — Für 2-Draht-Systeme →
✅ Classe 100X16E WLAN-Monitor (Ref. 344786) — 2-Draht-System mit mobiler App →
Was ist ein 4+N-Draht-System?
Das 4+N-Draht-System ist die ältere herkömmliche analoge Technologie. Es verwendet 4 oder mehr Kabel, von denen jedes eine bestimmte Funktion hat (Audio, Video, Stromversorgung, Türöffnung usw.). Es ist das typische System in Wohnhäusern, die vor dem Jahr 2000 gebaut wurden.
Merkmale des 4+N-Systems
- Mehr Kabel und spezifische Anschlüsse
- Jedes Kabel hat eine bestimmte Funktion
- Kompatibel mit universellen Haustelefonen wie dem Tegui T-71U (Ref. 374240)
- Weniger Möglichkeiten zur Modernisierung ohne Änderung der Verkabelung
✅ Tegui-Haustelefon T-71U (Ref. 374240) — Für 4+N-Systeme →
Wie finde ich heraus, welches System ich habe?
Ganz einfach: Nimm den Monitor oder die Haustelefon-Gegensprechanlage von der Wand und zähle die Kabel, die an der Klemme ankommen:
- ✅ 2 Kabel → du hast ein 2-Draht-BUS-SCS-System (modernes Tegui/BTicino-System)
- ❌ 4 oder mehr Kabel → du hast ein 4+N-Draht-System (herkömmlich analog)
Ein weiterer Hinweis: Wenn Ihre Außenstation einen Aufkleber oder eine Gravur mit «BUS» oder «SCS» hat, handelt es sich um ein 2-Draht-System.
⚠️ Achtung: Zählen Sie nicht die Kabel, die sich im Rohr oder in der Wand befinden, sondern nur die, die an den Klemmen des Monitors angeschlossen sind. In älteren Installationen können ungenutzte Kabel vorhanden sein, die das Zählen erschweren.
Sind sie miteinander kompatibel?
Nein. Die 2-Draht- und 4+N-Systeme sind nicht kompatibel. Ein für 2-Draht ausgelegter Monitor funktioniert nicht in einer 4+N-Installation und umgekehrt. Deshalb ist es wichtig, Ihr System vor dem Kauf einer Komponente zu identifizieren.
Wenn Sie ein 4+N-System haben und moderne Funktionen (WLAN, mobile App, Farbbild) nutzen möchten, müssen Sie die Verkabelung auf 2-Draht ändern. In vielen Fällen geht das schneller als gedacht, besonders in Einfamilienhäusern.
Schnellübersicht: Was Sie je nach System kaufen sollten
| Ihr System | Empfohlenes Produkt | Referenz |
|---|---|---|
| 2 Kabel an der Klemme (BUS SCS) | Tegui Monitor Serie 8 | 374494 |
| 2 Kabel + ich möchte WLAN | Classe 100X16E WLAN-Monitor | 344786 |
| 4+ Kabel an der Klemme (4+N) | Tegui Telefon T-71U | 374240 |
⚠️ Haben Sie noch Fragen? Senden Sie uns ein Foto Ihrer Installation, und wir sagen Ihnen genau, welches System Sie haben und welches Produkt Sie benötigen.
Häufig gestellte Fragen
Kann ich einen 2-Draht-Monitor in meiner 4+N-Installation installieren?
Nein. Die 2-Draht-BUS-SCS- und 4+N-Systeme sind elektrisch inkompatibel. Der Anschluss eines 2-Draht-Monitors an eine 4+N-Installation funktioniert nicht und kann das Gerät beschädigen.
Wie kann ich feststellen, wie viele Kabel meine Videosprechanlage hat, ohne sie zu demontieren?
Wenn Sie Zugang zur Außenstation haben, suchen Sie nach einem Etikett oder einer Gravur: Wenn dort «BUS» oder «SCS» steht, handelt es sich um ein 2-Draht-System. Wenn Sie dies nicht sehen können, ohne die Station zu demontieren, ist es am zuverlässigsten, den Monitor von der Wand zu nehmen und die an seinen Klemmen angeschlossenen Kabel zu zählen.
Ist das 2-Draht-System besser als 4+N?
Für neue Installationen ja: Das 2-Draht-System ist einfacher zu installieren, lässt sich leicht erweitern und ist mit modernen WLAN-Monitoren kompatibel. Das 4+N-System ist weiterhin bestens geeignet, um Komponenten in bestehenden Installationen zu ersetzen.
Kann ich meine 4+N-Installation auf 2-Draht umrüsten?
Ja, allerdings muss die Verkabelung zwischen Außenstation und Monitoren geändert werden. Bei Einfamilienhäusern handelt es sich in der Regel um einen kleineren Umbau. In Mehrfamilienhäusern hängt es vom Zugang zur gemeinschaftlichen Installation ab.
Was passiert, wenn ich 3 Kabel habe?
Es kann sein, dass bei einer 2-Draht-Installation ein Kabel ungenutzt ist oder dass es sich um eine Hybridinstallation handelt. Am sichersten ist es, die Nummern oder Buchstaben der Klemmen, an denen die Kabel angeschlossen sind, zu notieren und uns vor dem Kauf zu kontaktieren.
